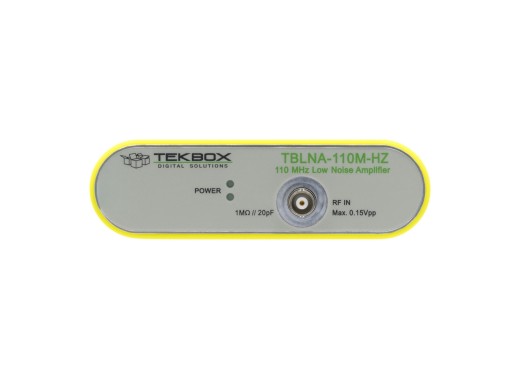

Tekbox TBLNA-110M-HZ DC-gekoppelter Impedanzwandler
Details
Die Tekbox TBLNA-110M-HZ ist ein gleichstromgekoppelter Impedanzwandler, der zur Anpassung hochohmiger Quellen an 50 Ω ausgelegt ist. Die TBLNA-110M-HZ kann für In-Circuit-Messungen mit einem Standardtastkopf für Oszilloskopmessungen in 50-Ω-Systemen sowie als hochohmiges Frontend für HF-Geräte mit 50-Ω-Eingängen, beispielsweise Spektrumanalysatoren, verwendet werden. Sie weist einen linearen Frequenzgang von DC bis 110 MHz und eine 3-dB-Bandbreite von DC bis 500 MHz auf, ist jedoch bis zu 1 GHz einsetzbar. Zudem verfügt das Gerät über zwei separate Ausgänge: einen mit einer Verstärkung von 0 dB und einen weiteren mit einer Verstärkung von 20 dB. Dies ist bei der Verwendung eines 1:10-Tastkopfs für Oszilloskopmessungen von Vorteil, da der 20-dB-Ausgang die Dämpfung des Tastkopfs ausgleichen kann.
Technische Daten
| Frequenzbereich | DC – 110 MHz (flach) Gleichstrom – 500 MHz (3 dB) |
| Eingangsimpedanz | 1 MΩ / 20 pF |
| Ausgangsimpedanz | 50 Ω |
| Rückflussdämpfung am Ausgang | > 25 dB |
| Verstärkung | 0 dB oder 20 dB |
| HF-Anschluss | BNC-Buchse |
| Rauschpegel | < 10 nV/√Hz typ. (> 2 MHz) |
| Stromversorgung | 12 V (Gleichstrom) |
| Abmessungen | 135 × 40 × 110 mm |
| Gewicht | 350 g |
Zubehör
Im Lieferumfang der Tekbox TBLNA-110M-HZ sind enthalten:- Netzkabel
Vor-und Nachteile
- 2 separate Ausgänge mit unterschiedlichen Verstärkungsfaktoren
- Flacher Frequenzgang bis 110 MHz
Downloads
| Tekbox TBLNA-110-HZ user manual |  (1.48 MB) | Download |
