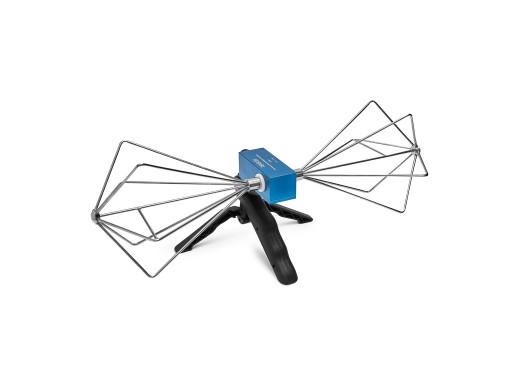

Tekbox TBMA1B bikonische Antenne
Details
Die bikonische Antenne TBMA1B von Tekbox ist eine kleine und leichte Breitbandantenne. Aufgrund ihres bescheidenen Preises ist diese Antenne die perfekte Lösung für EMV-Pre-Compliance-Tests von Geräten. Es ist auch möglich, mit dieser Antenne eine definierte Feldstärke zu erzeugen.
Die TBMA1B hat die Richtcharakteristik eines Dipols und hat einen Frequenzbereich von 30 MHz bis 3000 MHz. Außerdem ist die Antenne gegen statische Aufladung geschützt.
Die TBMA1B wird zusammen mit einem Dreibeinstativ geliefert, kann aber dank des 1/4"-Standardgewindes auch problemlos auf andere Stative wie z.B. das TBTP2, TBTP2B, oder TBTP1 Stativ geschraubt werden.
Technische Daten
| Typ der Antenne | Passiv bikonisch |
| Frequenzbereich | 30 MHz - 3000 MHz |
| Nominale Impedanz | 50 Ω |
| Max. kontinuierliche Eingangsleistung | 2 W |
| Isotroper Gewinn | -38,46 - 1 dBi |
| Antennenfaktor | 17,24 - 51,20 dB/m |
| Spannungs-Stehwellen-Verhältnis | < 4,65 |
| Abmessungen | 430 x 160 x 163 mm |
| Gewicht | 0,46 kg |
| Gewinde des Dreistativadapters | 1/4" |
| Anschluss | N-Typ |
Zubehör
Die TBMA1 wird geliefert mit:
- Dreifuß-Stativ
Vor-und Nachteile
- Günstige, richtige Lösung
- Begrenzt auf 3GHz
- Isotrope Verstärkung von -38,5dBi bei 35MHz
Downloads
| TBMA1B manual |  (1001.48 KB) | Download |
