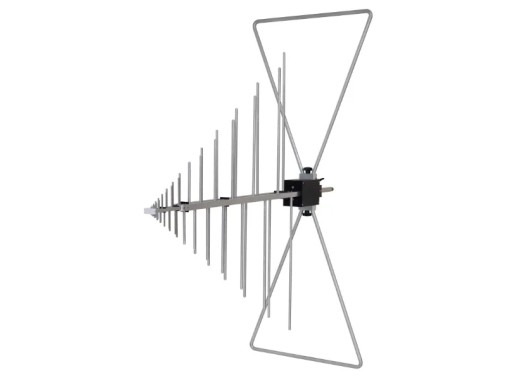

Tekbox TBMA12 Hybridantenne
Details
Die TBMA12 ist eine Hybrid-Messantenne, die eine konische und eine logarithmisch-periodische Antenne kombiniert, um einen flachen Breitband-Frequenzgang für vorbereitende EMV-Konformitätsprüfungen zu erzielen. Die Antenne verfügt über einen Frequenzbereich von 30 MHz bis 6000 MHz und eine Dauer-Eingangsleistung von 130 W. Die TBMA12 weist bei Frequenzen über 75 MHz ein VSWR von <3:1 auf. Sie verfügt über eine 22-mm-Befestigungsachse, mit der die Antenne an einem der Stative von Tekbox, wie beispielsweise dem TBTP5 oder TBTP6, montiert werden kann.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Antennentyp | Hybrid |
| Frequenzbereich | 30 MHz – 6000 MHz |
| Nennimpedanz | 50 Ω |
| Stehwellenverhältnis (VSWR) | < 3:1 (f > 75 MHz) |
| Isotrope Verstärkung bei 3 m Abstand | -16,83 dBi – 8,16 dBi |
| Antennenfaktor bei 3 m Abstand | 7 dB/m – 41 dB/m |
| Maximale kontinuierliche HF-Eingangsleistung | 130 W |
| Anschluss | N-Buchse |
| Abmessungen | 134,6 x 150,4 x 55,8 cm |
| Gewicht | 6,9 kg |
Zubehör
Im Lieferumfang des TBMA12 sind enthalten:
- Transportkoffer
Downloads
| Tekbox TBMA12 user manual |  (1.17 MB) | Download |
