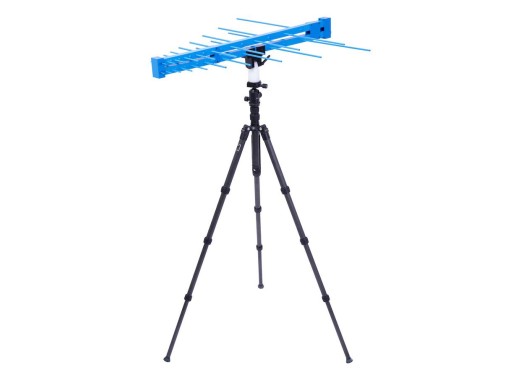

Tekbox TBMA3 logarithmisch-periodische Messantenne
Details
Die Tekbox TBMA3 ist eine logarithmisch periodische Antenne mit einem Frequenzbereich von 250 - 1300 MHz und einer maximalen Eingangsleistung von 100 Watt. Dieses Modell ist ideal für die EMV-Pre-Compliance, da CISPR 16 die Verwendung von logarithmisch-periodischen Antennen für Frequenzen zwischen 300 MHz und 1 GHz vorschreibt. Diese Antenne zeichnet sich durch ihre Preisgünstigkeit und Tragbarkeit aus. Sie verfügt über ein Standard-¼"-Gewinde an der Unterseite, das die Montage auf den meisten Stativen ermöglicht, wie z. B. dem 1490-mm-Stativ TBTP1. Außerdem wiegt sie nur knapp 2 Kilogramm und wird in einem robusten Koffer geliefert.
Spezifikationen
| Typ der Antenne | logarithmisch periodisch |
| Frequenzbereich | 250 - 1300 MHz |
| Nominale Impedanz | 50 &Ohm; |
| Max. kontinuierliche Eingangsleistung | 100 W |
| Isotroper Gewinn | 6 ± 1,5 dBi |
| Antennenfaktor | 14,2 - 27,5 dB/m |
| Spannungs-Stehwellen-Verhältnis (VSWR) | < 1,95:1 Durchschnittlich 1,35:1 |
| Abmessungen | 170 x 749 x 863 mm 80 x 749 x 863 mm ohne Montageadapter |
| Gewicht | 1,78 kg |
| Gewinde des Dreistativadapters | 1/4" |
| Anschluss | N-Typ Buchse |
Zubehör
Die TBMA3-Antenne wird geliefert mit:
- Montageadapter
- Tragetasche
Downloads
| Tekbox TBMA3 manual |  (872.42 KB) | Download |
| Tekbox TBMA3 test report | (1.01 MB) | Download |
