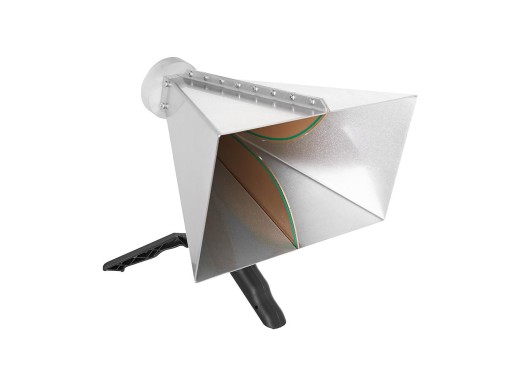

Tekbox TBMA4 Doppelte Hornantenne mit Steg
Details
Die TBMA4 von tekbox ist eine Doppelsteg-Hornantenne mit einem Frequenzbereich von 1 GHz - 8 GHz und einer maximalen Eingangsleistung von 100 W. Die TBMA4 ist speziell für den Einsatz bei CISPR 16 EMV-Pre-Compliance-Tests oberhalb von 1 GHz konzipiert und kann auch eine definierte Feldstärke erzeugen. Die meisten anderen Doppelsteg-Hornantennen sind recht teuer und haben keinen so hohen Frequenzbereich.
Die TBMA4 wird mit einem Pistolengriff-Stativ geliefert, das sich dank des 1/4"-Gewindes problemlos gegen ein anderes Stativ tauschen lässt, etwa das TBTP2B, TBTP1, TBTP3, TBTP4, TBTP5 oder TBTP6.
Technische Daten
| Typ der Antenne | Doppelt gezacktes Horn |
| Frequenzbereich | 1 GHz - 8 GHz |
| Nominale Impedanz | 50 Ω |
| Max. kontinuierliche Eingangsleistung | 100 W |
| Isotroper Gewinn | 6 - 14 dBi |
| Antennenfaktor | 24 - 43 dB/m | Verhältnis von Vorderseite zu Rückseite | Durchschnittlich 20 dB |
| Spannungs-Stehwellen-Verhältnis | < 3:1 |
| Abmessungen | 241 x 153 x 214 mm |
| Gewicht | 1,4 kg |
| Gewinde des Dreistativadapters | 1/4" |
| Anschluss | N-Typ |
Zubehör
Die TBMA4 wird geliefert mit:
- Tri-Pod mit Pistolengriff
Vor-und Nachteile
- Moderater Preis
- Hoher Frequenzbereich
Downloads
| Tekbox TMBA4 manual |  (1.52 MB) | Download |
| Tekbox tripods datasheet | (760.96 KB) | Download |
