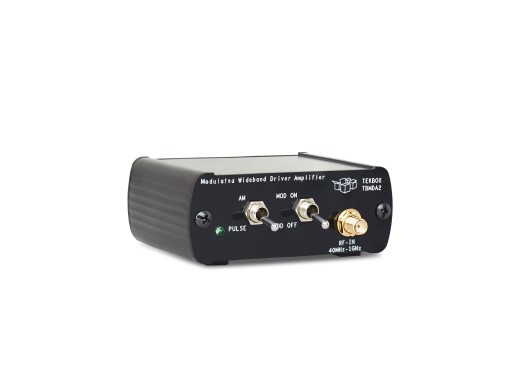

Der Tekbox TBMDA2 ist ein modulierter Breitband-Treiberverstärker, der für die Ansteuerung durch den Mitlaufgeneratorausgang von Spektrumanalysatoren entwickelt wurde, aber auch als universeller Verstärkungsblock verwendet werden kann. Auf diese Weise können Sie eine kostengünstige Signalquelle (z.B. CW, AM, PM) für Störfestigkeitsprüfungen von elektronischen Baugruppen erstellen. Mit seinem 1-dB-Kompressionspunkt von +27 dBm kann er das Ausgangssignal eines Mitlaufgenerators auf bis zu 500 mW Leistung verstärken. Das Gerät verfügt über eine integrierte Modulationsfunktion zur Erzeugung von 1 kHz AM- oder PM-Signalen. Darüber hinaus kann es im PM-Modus auch ein 217-Hz-Signal mit einem Tastverhältnis von 12,5 % erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.
Sowohl der Eingang als auch der Ausgang sind Standard-SMA-Anschlüsse mit 50 Ω. Die Stromversorgung des Verstärkers erfolgt über einen Mini-USB-B-Anschluss auf der Rückseite des Geräts. Es wird empfohlen, ihn über einen USB 3.0-Anschluss oder ein Ladegerät mit mindestens 1 A zu versorgen.
Eine schöne Ergänzung zu diesem Gerät ist die Tekbox EMCview PC-Anwendung, die Störfestigkeitsprüfungen mit einer Funktion zur automatischen Steuerung des Mitlaufgenerators unterstützt, was die Störfestigkeitsprüfung erheblich vereinfacht, insbesondere bei wiederholten Prüfungen während der Validierung von Änderungen/Verbesserungen am Prüfling. Die Software wird von Spektrumanalysatoren der Serien Rigol, Siglent und R&S FPC/FPH unterstützt.
Bitte achten Sie darauf, dass Sie den Ausgang des Geräts nicht direkt an einen Spektrumanalysator anschließen. Beachten Sie die maximalen Eingangsleistungen Ihres Spektrumanalysators und verwenden Sie ein geeignetes Dämpfungsglied.
Maximale Eingangsleistung-8 | dBm kontinuierlich, 0 dBm @ 25°C für 5 Minuten |
1 dB Ausgangskompressionspunkt (typ.) | +24 dBm (10 MHz) +27 dBm (100 MHz) +27 dBm (1 GHz) +26,5 dBm (1,5 GHz) |
Oberwellen< | -30 dBc (typ.) |
Interne ModulationsfrequenzenAM | : 1 kHz ±10% PM: 1 kHz ±10%, 217 Hz ±20% |
Tastverhältnis (PM) | 50% ±10% bei 1 kHz 12,5% ±20% bei 217 Hz |
Verstärkung |
44,2 dB bei 10 MHz 46,7 dB bei 100 MHz 46,6 dB bei 200 MHz 43,8 dB bei 500 MHz 39,3 dB bei 1 GHz 34,8 dB bei 1,5 GHz (laden Sie das Handbuch für spezifische Werte herunter) |
VersorgungMini-USB | (5V, 700 mA) |
Folgendes ist im Lieferumfang des Produkts enthalten:
Tekbox TBMDA2 manual |
(759.75 KB) | Download |
