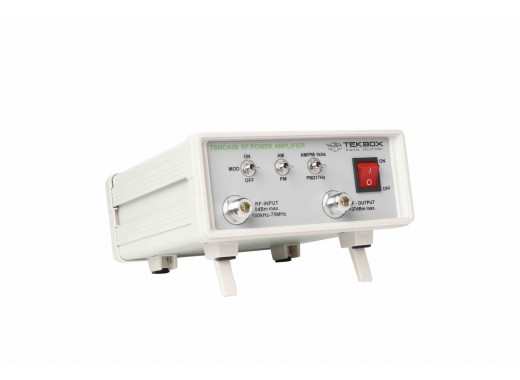

Der TBMDA4B von Tekbox ist ein Breitbandverstärker, der eine kostengünstige Signalquelle für Störfestigkeitsprüfungen darstellt. Der Verstärker
kann an den Ausgang des Mitlaufgenerators eines Spektrumanalysators angeschlossen werden. Die Ausgangsleistung des Mitlaufgenerators
kann mit diesem Verstärker auf bis zu 5 W verstärkt werden. Damit eignet sich der Verstärker ideal zur Ansteuerung von Feldsonden oder zur Erzeugung elektrischer Felder mit einer TEM-Zelle.
Die Testsignale können CW-, AM- oder PM-moduliert sein. Darüber hinaus bietet der TBMDA4B eine eingebaute Modulationsmöglichkeit zur Erzeugung von 1kHz AM-/PM-Signalen.
Im PM-Modus kann der Verstärker auch ein 217-Hz-Signal mit einem Tastverhältnis von 12,5 % erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.
Mit einem Frequenzbereich von 100 kHz bis 75 MHz ist er eine ideale Ergänzung zum TBMDA3, der 10 MHz bis 1 GHz abdeckt.
WARNUNG:
Schließen Sie den Ausgang des TBMDA4B niemals direkt an den Eingang eines Spektrumanalysators an. Prüfen Sie die maximalen Eingangsleistungen des Spektrumanalysators und schützen Sie ihn mit einem geeigneten Dämpfungsglied. Eine offene oder kurzgeschlossene Last wird nicht empfohlen und kann möglicherweise Schäden verursachen.
Max. Eingangsleistung | -10 dBm |
Frequenzbereich | 100 kHz - 75 MHz |
1dB Ausgangskompressionspunkt | 1 MHz - +37,6 dBm typ. 10 MHz - +37,6 dBm typ. 75 MHz - +36,6 dBm typ. |
Oberschwingungen | 2. Harmonische, 35MHz, Pout=36dBm: < -18dBc typ. 2. Oberschwingung, 35MHz, Pout=30dBm: < -21 dBc typ. 3. Harmonische, 36MHz, Pout=36dBm: < -19dBc typ. 3. Oberschwingung, 35MHz, Pout=30dBm: < -35dBc typ. |
Interne Modulationsfrequenz | AM: 1 kHz ±20% PM: 1 kHz ±10%, 217 Hz ±20% |
Tastverhältnis (PM) | 1 kHz - 50% ±10%, 217 Hz - 12,5% ±20% |
Verstärkungsbereich | 45,5 - 53,9 dB (siehe Handbuch für Verstärkung pro Frequenz) |
Das TBMDA4B wird geliefert mit:
Tekbox TBMDA4B manual |
(648.07 KB) | Download |
