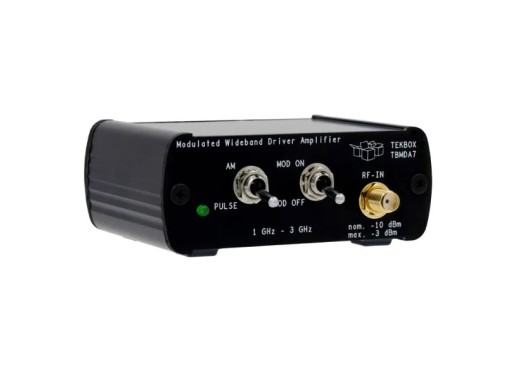

Tekbox TBMDA7 Verstärker
Details
Der Tekbox TBMDA7 ist ein modulierter Breitband-Treiberverstärker, der für die Ansteuerung durch den Mitlaufgeneratorausgang von Spektrumanalysatoren entwickelt wurde. Er kann jedoch auch als universeller Verstärkungsblock verwendet werden. Auf diese Weise können Sie eine kostengünstige Signalquelle (z. B. CW, AM, PM) für die Störfestigkeitsprüfung von elektronischen Bausteinen erstellen. Sein 1-dB-Kompressionspunkt von +27 dBm kann die Leistung eines Mitlaufgenerators auf bis zu 500 mW erhöhen. Dieses Gerät verfügt über eine eingebaute Modulationsfunktion zur Erzeugung von 1 kHz AM- oder PM-Signalen. Darüber hinaus kann er im PM-Modus ein 217-Hz-Signal mit einem Tastverhältnis von 12,5 % erzeugen, um das TDMA-Rauschen eines Mobiltelefons zu simulieren.
Sowohl der Eingang als auch der Ausgang sind Standard-SMA-Anschlüsse mit 50 Ω. Die Stromversorgung des Verstärkers erfolgt über einen Mini-USB-C-Anschluss an der Rückseite des Geräts. Es wird empfohlen, das Gerät über einen USB 3.0-Anschluss oder ein Ladegerät mit mindestens 1 A zu versorgen.
Eine schöne Ergänzung zu diesem Gerät ist die Tekbox EMCview PC-Anwendung, die Störfestigkeitsprüfungen mit einer Funktion zur automatischen Steuerung des Mitlaufgenerators unterstützt, was die Störfestigkeitsprüfung erheblich vereinfacht, insbesondere bei wiederholten Prüfungen während der Validierung von Änderungen/Verbesserungen des Prüflings. Die Software wird von Spektrumanalysatoren der Serien Rigol, Siglent und R&S FPC/FPH unterstützt.
Bitte achten Sie darauf, dass Sie den Ausgang des Geräts nicht direkt an einen Spektrumanalysator anschließen. Überprüfen Sie die maximal zulässige Eingangsleistung Ihres Spektrumanalysators und verwenden Sie ein passendes Dämpfungsglied.
Technische Daten
| Bandbreite | 1 GHz - 3 GHz |
| Max. Eingangsleistung | -5 dBm kontinuierlich, 0 dBm @ 25 °C für 5 Minuten |
| 1 dB Ausgangskompressionspunkt (typ.) | +24 dBm (1000 MHz) +26,3 dBm (1500 MHz) +28 dBm (2000 MHz) +29,3 dBm (2500 MHz) +27,3 dBm (3000 MHz) |
| Oberwellen | < -15 dBc (typ.) @ 1,5 GHz |
| Interne Modulationsfrequenz | AM: 1 kHz ±10 % PM: 1 kHz ±10 %, 217 Hz ±20 % |
| Tastverhältnis (PM) | 50 % ±10 % @ 1 kHz 12,5 % ±20 % @ 217 Hz |
| Verstärkung |
33,9 dB @ 1000 MHz 35,2 dB @ 1250 MHz 36,4 dB @ 1500 MHz 37,7 dB @ 1750 MHz 38,7 dB @ 2000 MHz 39,5 dB @ 2250 MHz 39,6 dB @ 2500 MHz 39,3 dB @ 2750 MHz 37,9 dB @ 3000 MHz (Laden Sie das Handbuch für spezifische Werte herunter) |
| Versorgung | USB-C (5V, 800 mA) |
Zubehör
Der Lieferumfang des TBMDA7 umfasst standardmäßig:
- 2x SMA-Stecker-auf-N-Stecker-Kabel (75 cm)
- 1x 20 dB Dämpfungsglied mit N-Stecker
- USB-Kabel
Vor-und Nachteile
- Geeignet für eine TEM-Zelle
- Erfordert eine geeignete USB-Stromquelle
Downloads
| TBMDA7 manual |  (670.2 KB) | Download |
