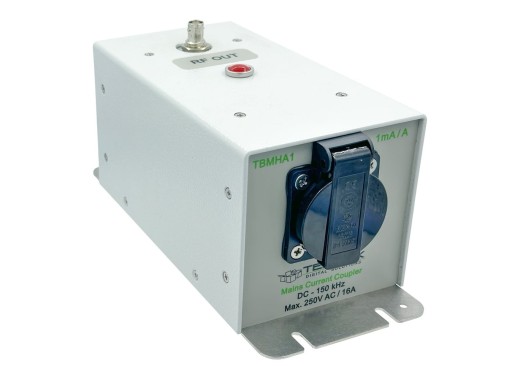

Tekbox TBMHA1 Stromkoppler für Oberwellen
Details
Der Tekbox TBMHA1 ist ein Stromkoppler für Oberwellen, Oberschwingungen, der für Konformitäts- und Vorabkonformitätsmessungen gemäß Normen wie der IEC 61000-3-2 entwickelt wurde. Im Gehäuse befindet sich ein AC/DC-kompensierter Breitband-Stromwandler vom Typ REO WKO/CL-P25, dessen Kernöffnung von der Netzleitung durchquert wird. Darüber hinaus wandelt dieser Koppler den Laststrom in einen proportionalen Ausgangsstrom von 1 mA/A um, den ein EMI-Empfänger oder Spektrumanalysator dann über den BNC-Stromausgang abtastet.
Der TBMHA1 benötigt einen externen Shunt-Widerstand, um den Ausgangsstrom in eine Spannung umzuwandeln. Ein 50Ω-Durchgangsanschluss am BNC-Anschluss ergibt einen Wandlerfaktor von 50 mV/A, und der Bereich von Gleichstrom bis 150 kHz deckt den Anteil der Oberwellen an den Oberschwingungen praktisch jedes zu prüfenden netzbetriebenen Geräts ab. Die EU-Variante wird mit einem 16-A-C19-Eingang und einer Schuko-Steckdose (CEE7/3) ausgeliefert.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Netzanschluss | C19, 16 A |
| Netzausgang | Schuko (CEE7/3), 16 A |
| Netzspannungsbereich | 100-120 V / 200-240 V (Wahlschalter) |
| Wandlerfaktor | 1 mA/A (50 mV/A bei 50 Ω Abschlusswiderstand) |
| Max. Primärstrom | 25 A (Stromwandler); 16 A (durch Buchse begrenzt) |
| Frequenzbereich | DC - 150 kHz |
| Anstiegszeit | ≤ 1,5 µs |
| Stromausgang | BNC-Buchse |
| Abmessungen | 100 × 118 × 240 mm |
| Gewicht | 1,4 kg |
Zubehör
- 1x 75 cm Koaxialkabel, BNC-Stecker auf N-Stecker (RG223)
- 1x 16 A C19-Kaltanschlusskabel für Haushaltsgeräte
Vor-und Nachteile
- Breiter Frequenzbereich von DC bis 150 kHz
- AC/DC-kompensierter Stromwandler
- Externe 50-Ω-Abschlusswiderstände oder Messempfänger sind separat erhältlich
Downloads
| Tekbox TBMHA1 user manual |  (461.8 KB) | Download |
