Tekbox TBRS101-Set für RS101-Prüfung
Details

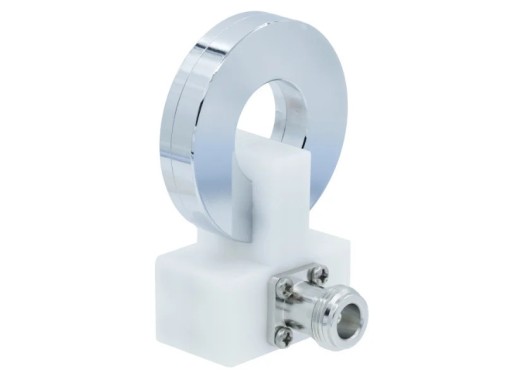

Das Tekbox TBRS101-SET besteht aus der Strahlungsschleife TBRS101-TX, der Feldüberwachungsschleife TBRS101-RX und dem koaxialen HF-Stromüberwachungs-Tastkopf TBCCP1-2K70. Dieses Set dient zur Prüfung der Widerstandsfähigkeit von Geräten gegen Magnetfeldstrahlung im Frequenzbereich von 30 Hz bis 100 kHz bei einem Nahbereich von 5 cm. Das komplette Set erfüllt die Norm für MIL-STD-461G- und RS101-Tests.
Die Strahlungsschleife TBRS101-TX hat einen Durchmesser von 12 cm, und der Abstand zwischen der Wicklung und dem Prüfling beträgt 5 cm. Die Überwachungsschleife TBRS101-RX hat einen Durchmesser von 4,1 cm. Die Schleife empfängt Magnetfeldstrahlung senkrecht zur enthaltenden Ebene, 5 cm von der TBRS101-TX-Strahlungsschleife entfernt, die ein Spannungssignal in Abhängigkeit von der Intensität der B-Feld- und H-Feld-Strahlung vom Schleifenausgang erzeugt.
Der koaxiale Tastkopf TBCCP1-2K70 zur Überwachung des HF-Stroms mit einer Bandbreite von 9kHz bis 30MHz ist im Set zur Kalibrierung enthalten.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| TBRS101-TX Strahlungsschleife | |
| Frequenzbereich | 30 Hz - 100 kHz |
| Durchmesser der Schleife | 12 cm |
| Eigeninduktivität | 90 µH |
| Abmessungen | 38 x 15,2 x 15,2 cm |
| Gewicht | 0,5 kg |
| TBRS101-RX Feldüberwachungsschleife | |
| Frequenzbereich | 30 Hz - 100 kHz |
| Durchmesser der Schleife | 4,1 cm |
| Eigeninduktivität | 180 µH |
| Abmessungen | 4,37 x 5,42 x 7,92 cm |
| Gewicht | 0,1 kg |
| Normen | MIL-STD-461G / RS101 |
Zubehör
- POM-Adapter für das TBTP3-Stativ
- Adapter von Bananen-Stecker auf BNC-Buchse
- 50Ω-Terminierung
Downloads
| TBRS101 user manual |  (543.2 KB) | Download |
