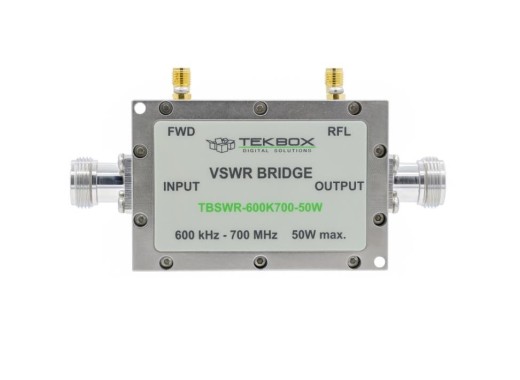

Tekbox TBSWR-600K700 Hochleistungs-VSWR-Brücke
Details
Die Hochleistungs-VSWR-Messbrücke TBSWR-600K700 ist für die Messung der Vorwärts-/Rückwärtsleistung in EMV-Störfestigkeitsprüfeinrichtungen im HF- und VHF-Bereich konzipiert. Die Brücke kombiniert den Frequenzbereich von 600kHz – 700MHz und die Richtwirkung einer Richtungsbrücke mit einer geringen Einfügedämpfung von 0,15 dB – 0,6 dB und einer Belastbarkeit von 50W.
Spezifikationen
| Frequenzbereich | 600 kHz – 700 MHz |
| Max. Leistung | 50 W |
| Einfügedämpfung | 60 kHz – 200 MHz: < 0,15 dB 200 MHz – 500 MHz: < 0,6 dB |
| Kupplung | 60 kHz – 100 MHz: -50 dB ± 0,7 dB 100 – 500 MHz: -50 dB + 0,7/- 10 dB |
| Richtwirkung | 60 kHz - 500 MHz: > 20 dB 150 kHz - 300 MHz: >25 dB 200 kHz – 30 MHz > 30 dB |
| Impedanz | 50 Ω |
| Port-Anpassung | > 20 dB |
| Schnittstellen | N-Buchse (Durchgangsanschlüsse), SMA-Buchse (Kupplungsanschlüsse) |
| Abmessungen | 113 x 60 x 35 mm |
| Gewicht | 0,29 kg |
Zubehör
Die TBSWR-600K700 wird standardmäßig geliefert mit:
- 2x SMA 50 Ω Abschlusswiderständen
- Aufbewahrungsboxen aus Holz
Downloads
| Tekbox TBSWR 600K700 manual |  (493.99 KB) | Download |
