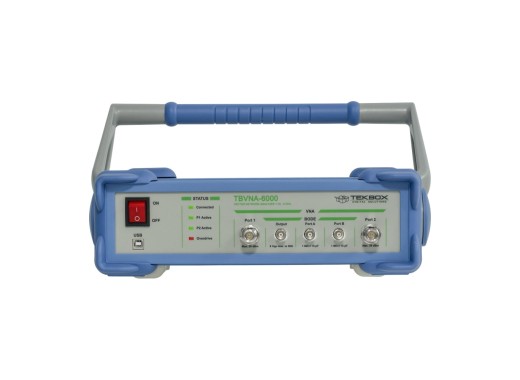

Tekbox TBVNA-6000 Vektor-Netzwerkanalysator
Details
Der Tekbox TBVNA-6000 ist ein Vektor-Netzwerkanalysator ohne Display, der sich durch seine kompakte Bauweise leicht neben einem bestehenden System platzieren lässt. Der VNA ist in erster Linie für Messungen über eine große Bandbreite, einschließlich niedriger Frequenzen, ausgelegt. Die Bandbreite reicht von 1 Hz bis 6 GHz und ermöglicht Messanwendungen von Audio bis zu Hochfrequenzen (HF). Neben der hohen Bandbreite bietet das Gerät auch eine feine Auflösung von 0,1 Hz, deutlich besser als der in dieser Preisklasse übliche Standard von 1 Hz – und damit das ideale Werkzeug für präzise Messungen.
Darüber hinaus verfügt der VNA über Funktionen wie einen Spektrumanalysator mit einer ähnlichen Bandbreite von 6 GHz und eine Signalgeneratoroption mit der gleichen großen Bandbreite und 0,01 Hz Auflösung. Diese Ergänzungen machen diesen VNA zu einer guten Wahl für die Audioanalyse und die Charakterisierung von Stromversorgungen. Der TBVNA-6000 verfügt außerdem über ein integriertes 4-Kanal-Digitaloszilloskop mit einer Bandbreite von 60 Hz sowie über spezielle Werkzeuge für THD-Messungen, Phasenrauschanalyse und allgemeine Rauschprüfungen. Für die Prüfung des Frequenzgangs bietet die integrierte Bode-Funktion zwei zusätzliche hochohmige Eingänge (1 MΩ // 15 pF), die für Verstärkungs-/Phasenmessungen oder als Vektor-Voltmeter verwendet werden können. Darüber hinaus bietet die Bode-Funktion einen separaten Hochspannungssignalausgang (±10 V hochohmig, ±5 V an 50 Ω) mit einer Bandbreite von über 200 MHz bei voller Leistung, was sie zu einer leistungsstarken Ergänzung für eine Vielzahl von Prüfszenarien macht.
Das Gerät verfügt ferner über einen USB-Anschluss, über den Sie es an einen Computer anschließen und die von Tekbox bereitgestellte Software verwenden können, um das Gerät zu steuern und die vom VNA durchgeführten Messungen anzuzeigen. Da das Gerät kein Display hat, müssen alle durchgeführten Messungen von einem angeschlossenen Computer abgelesen werden. Schließlich ist der TBVNA-6000 ein vielseitiges und leistungsstarkes Werkzeug für professionelle Anwender, die mit hoher Bandbreite, HF- und Audio-Frequenzen arbeiten und dabei präzise Messungen durchführen.
Für den TBVNA-6000 VNA sind 4 Kalibriersets erhältlich, TBVC-NF6, TBVC-NM6, TBVC-SF6, TBVC-SM6, die sich darin unterscheiden, ob es sich um einen N- oder SMA-Steckertyp handelt und ob dieser männlich oder weiblich ausgeführt ist.
Technische Daten
| Bandbreite | 1 Hz - 6 GHz |
| Ports | 4 |
| Frequenzauflösung | 0,1 Hz - 60 MHz |
| Amplitudenauflösung | 0,05 dB |
| Leistungseinstellungen | 1 Hz - 500 MHz: -6 dBm bis -50 dBm 500 MHz - 4 GHz: - 5 dBm bis - 70 dBm 4 GHz - 6 GHz: - 10 dBm bis - 70 dBm |
| Grundrauschen | +/- 1,5 dB/Hz |
| Max. Eingangspegel | +20 dBm |
| Schnittstellen | USB-Host/Gerät |
Technische Daten
| Vektor-Netzwerkanalysator | |
| Frequenzbereich | 1 Hz - 6 GHz |
| Frequenzauflösung | 0,1 Hz |
| Messparameter | S11, S12, S21, S22 |
| Leistungseinstellungen | -5 dBm bis -80 dBm (1 Hz - 4 GHz) -10 dBm bis -80 dBm (4 - 6 GHz) |
| Messpunkte pro Sweep | 2 - 100.000 |
| Spektrumanalysator | |
| Frequenzbereich | 1 Hz - 6 GHz |
| Bandbreite | 0,1 Hz - 3 MHz |
| Amplitudengenauigkeit | ±1,5 dB |
| Max. Eingangspegel | +20 dBm |
| CW-Signalgenerator | |
| Frequenzbereich | 1 Hz - 6 GHz |
| Ausgangsleistung | -7 dBm bis -80 dBm |
| Oszilloskop | |
| Kanäle | 4 |
| Auflösung | 14 Bit (bis zu 16 Bit mit CIC-Filter) |
| Bandbreite | 60 MHz (Nyquist), 500 MHz (real) |
| Bode-Analysator | |
| Frequenzbereich | 1 Hz - 500 MHz |
| Ausgangssignal | ±10 V hohe Impedanz, ±5 V an 50 Ω |
| Allgemeines | |
| Schnittstellen | USB 2.0 |
| Leistungsverbrauch | 30 W max. |
Zubehör
Das TBVNA-6000 wird standardmäßig geliefert mit:
- USB-Kabel
- Netzkabel
Vor-und Nachteile
- Messungen ab 1 Hz
