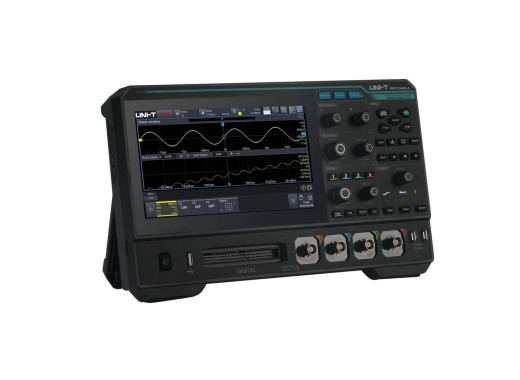

UNI-T MSO1254HD-S Oszilloskop
Details
Das UNI-T MSO1254HD-S ist der 250MHz Einstieg in die UNI-T MSO1000HD, 12-bit, 4-Kanal Oszilloskop Serie, die mit einem Funktionsgenerator ausgestattet ist. Diese Serie von Oszilloskopen verfügt über eine maximale Abtastrate von 2,5GSa/s, eine Speichertiefe von 100Mpts pro Kanal und nutzt digitale Filterung, um die effektive Auflösung auf bis zu 16 Bit im Enhanced Resolution Modus zu erhöhen. Darüber hinaus verfügt das MSO1000HD über integrierte Tools für die Dekodierung des seriellen Fahrzeugbusses, einschließlich spezieller Audioprotokolle, die bei Oszilloskopen ähnlicher Preisklasse in der Regel optional nachgerüstet werden können. Es gibt auch einen Spektrumanalysator-Modus mit Wasserfallanzeige für die Frequenzanalyse und eine spezielle Leistungsanalyse-Suite für fortgeschrittene Messarbeiten in der Leistungselektronik. Für die Datenprotokollierung und Signalcharakterisierung stehen außerdem automatische Statistiken und Trendgrafiken zur einfachen Analyse direkt auf dem Bildschirm zur Verfügung.
Die MSO1000HD-Serie kann auch mit dem 16-Kanal-Logik-Analysator Tastkopf erweitert werden, der auch die Option der digitalen Analyse bietet. Wenn das integrierte 7"-LCD (1024x600) nicht ausreicht, ermöglicht der HDMI-Ausgang die nahtlose Anzeige auf einem größeren Monitor. Auch eine externe Steuerung ist möglich, mit Optionen zur Verwaltung des Oszilloskops über LAN/USB oder über einen integrierten Webserver.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Modell-Übersicht
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
| Modell | MSO1154HD | MSO1154HD-S | MSO1254HD | MSO1254HD-S |
|---|---|---|---|---|
| Bandbreite | 150 MHz | 150 MHz | 250 MHz | 250 MHz |
| Anstiegszeit | ≤ 2,2 ns | ≤ 2,2 ns | ≤ 1,4 ns | ≤ 1,4 ns |
| Signalgeber | Nein |
Ja |
Nein |
Ja |
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 100 Mpts |
| Abtastrate | 2,5 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 200.000 Wfm/s |
| Vertikale Auflösung | 12 Bits |
| Vertikale Skala | 500 µV/Teilung - 10 V/Teilung |
| Horizontale Skala | 2 ns/Teilung - 1000 s/Teilung |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Pass/Fail, Gen Out, HDMI |
| Dekodierung | I2C, SPI, UART/RS232, CAN, CAN-FD, LIN, RS-485/422, Audio |
| Anzeige | 7" LCD-Touchscreen (1024x600) |
| Abmessungen | 282 x 175 x 49 mm |
| Gewicht | 1,56 kg |
Technische Daten des Funktionsgenerators
| Bandbreite | 1 μHz - 25 MHz |
| Kanäle | 1 |
| Vertikale Auflösung | 14 Bits |
| Abtastrate | 200 MSa/s |
| Frequenz-Auflösung | 1μ Hz |
| Amplitudenbereich | 20 mVpp - 6 Vpp |
| Länge der Wellenform | 4 kpts |
| Modulation | AM, FM, FSK, ASK |
| Eingebaute Funktionen | Sinus, Rechteck, Impuls, Rampe, Rauschen, DC, Arbiträr, Sweep |
Zubehör
Der MSO1254HD-S wird geliefert mit:
- 1x Netzadapter
- 1x USB-Kabel
- 4x passiver Tastkopf UT-P06
Vor-und Nachteile
- Leistungsstarke Analyse-Tools
- Audio-Dekodierung
- 2,5 GSa/s Abtastrate
- 100 Mpts Speichertiefe pro Kanal
Downloads
| UNI-T MSO1000HD Datasheet |  (5.09 MB) | Download |
| UNI-T MSO1000HD Programming manual | (2.53 MB) | Download |
| UNI-T MSO1000HD User manual | (14.19 MB) | Download |
