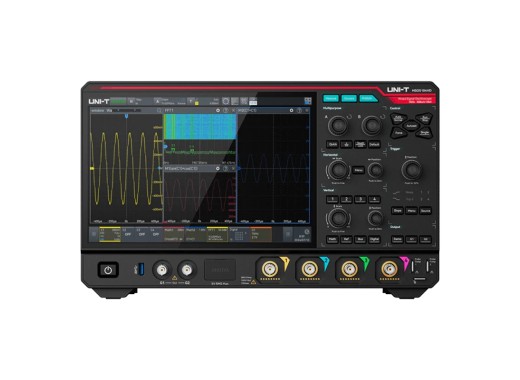

Oszilloskop UNI-T MSO5054HD
Details
Anmerkung: Auf den Abbildungen ist das MHO5104 zu sehen, aber die Modelle sind visuell vergleichbar.
Die UNI- MSO5054HD ist ein High-End-Oszilloskop mit 12-Bit-Auflösung aus der MSO5000HD-Serie. Dieses Modell verfügt über 4 analoge und 16 digitale Kanäle mit einer Bandbreite von 500MHz. Das MSO5034HD-Oszilloskop bietet eine hohe Wellenformerfassungsrate, die deutlich über der vergleichbarer Produkte in derselben Preisklasse liegt. Dadurch bietet es ein hervorragendes Preis-Leistungs-Verhältnis. Diese Serie zeichnet sich durch ihre hohen technischen Leistungsdaten aus, darunter eine Abtastrate von 5 GSa/s und eine Speichertiefe von 500 Mpts. Dadurch eignet sie sich ideal für anspruchsvolle Messaufgaben.
Das MSO5054HD kann durch verschiedene Optionen, die bis zu neun integrierte Instrumente hinzufügen können, weiter aufgerüstet werden. Für weitere Informationen kontaktieren Sie uns bitte hier. Die Oszilloskopserie umfasst ein digitales Oszilloskop, einen Spektrumanalysator, ein Digitalvoltmeter, einen Frequenzzähler sowie einen Protokollanalysator. Darüber hinaus verfügt das Gerät über einen integrierten Webserver, der den Fernzugriff und die Fernsteuerung über einen Webbrowser ermöglicht. Schließlich ist das Gerät mit einem 10,1-Zoll-LCD-Touchscreen ausgestattet, dessen intuitive Gestensteuerung die Bedienung optimiert.
Die standardmäßige 3-Jahres-Garantie kann auf 5 Jahre verlängert werden, wenn Sie Ihr Gerät registrieren.
Modellübersicht
| Modell | MSO5034HD | MSO5054HD | MSO5104HD |
|---|---|---|---|
| Bandbreite | 350 MHz | 500 MHz | 1 GHz |
| Anstiegszeit | ≤ 1,00 ns | ≤ 0,70 ns | ≤ 0,35 ns |
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 500 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 5 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 1.500.000 WFM/s |
| Vertikale Auflösung | 12 Bit 16 Bit mit ERES |
| Vertikale Skalierung | 500 µV/Div – 10 V/Div |
| Horizontale Skalierung | 500 ps/div – 1 ks/div |
| Schnittstellen | USB-Host/Gerät, LAN, EXT-Trigger, AUX-Ausgang (Trigger-Ausgang, Pass/Fail, DVM), Generatorausgang, HDMI, WLAN |
| Dekodierung | RS-232/422/485/UART, I2C, SPI |
| Anzeige | 10,1-Zoll-Multitouch-Kapazitivbildschirm (1280 × 800) |
| Abmessungen | 361 x 209 x 106 mm |
| Gewicht | 3,97 kg |
Optionen:
- Erweiterung der Bandbreite von 500 MHz auf 1 GHz – MSO5000HD-BW5MT1G
- Alle Trigger- und Dekodierungsoptionen für serielle Busse – MSO5000HD-BND
- Triggerung und Dekodierung von seriellen Bussen im Automobilbereich (CAN-FD, FlexRay, SENT) – MSO5000HD-AUTO
- Triggerung und Dekodierung serieller Busse im Automobilbereich – MSO5000HD-CANFD
- Triggerung und Dekodierung serieller Busse im Automobilbereich – MSO5000HD-FLEX
- Triggerung und Dekodierung von seriellen Sensor-Bussen im Automobilbereich – MSO5000HD-SENT
- Triggerung und Dekodierung von seriellen Audio-Bussen – MSO5000HD-AUDIO
- Triggerung und Dekodierung von seriellen Bussen in der Luft- und Raumfahrt – MSO5000HD-MIL1553
- Triggerung und Dekodierung von seriellen Bussen in der Luft- und Raumfahrt – MSO5000HD-ARINC429
- Triggerung und Dekodierung von seriellen Bussen in der drahtlosen Kommunikation – MSO5000HD-MANCH
- Triggerung und Dekodierung – MSO5000HD-1WIRE
- Triggerung und Dekodierung – MSO5000HD-I3C
- Triggerung und Dekodierung – MSO5000HD-CANXL
- Zweikanal-Funktions-/Arbiträrsignalgenerator (inklusive Bode-Diagramm) – MSO5000HD-AWG
- Leistungsanalyse – MSO5000HD-PWR
- Zeitsequenzanalysator – MSO5000HD-TIME
Bitte kontaktieren Sie uns, wenn Sie weitere Informationen zur Bestellung benötigen oder sonstige Fragen haben.
Zubehör
- USB-Kabel
- Netzkabel
- BNC-BNC-Durchgangskabel
- BNC-Krokodilklemmen-Verbindungskabel (rot und schwarz)
- 4x passiver Tastkopf UT-P07A
Vor-und Nachteile
- Wellenform-Erfassungsrate 1.500.000 wfm/s
Downloads
| MSO5000HD user manual |  (17.48 MB) | Download |
| MSO5000HD datasheet | (3.55 MB) | Download |
