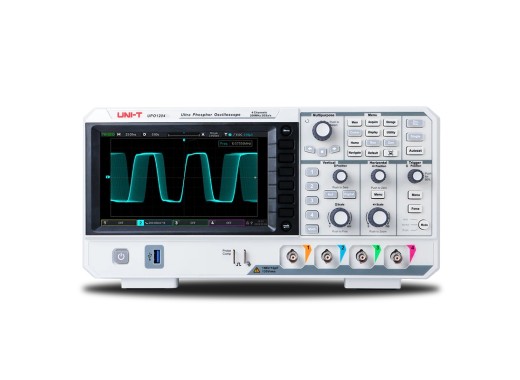

UNI-T UPO1054 Oszilloskop
Details
Das UNI-T UPO1054 ist ein multifunktionales digitales Phosphor-Oszilloskop mit 4 Kanälen, einer Bandbreite von 50 MHz und einer maximalen Abtastrate von 2 GSa/s in den analogen Kanälen. Es stellt dreidimensionale Wellenformdaten zu Amplitude, Zeit und Signalintensität dar. Diese Daten lassen sich anschließend über den Touchscreen bearbeiten, wobei eine Vielzahl von Gesten wie Klicken, Wischen, Zoomen, Bearbeiten und Ziehen möglich sind.
Mit einer maximalen Erfassungsrate von 500.000 wfm/s und einer maximalen Speichertiefe von 56 Mpts gilt dieses Oszilloskop als schnell und äußerst präzise bei der Erfassung von abnormalen Wellenformen.
Dieses Produkt verfügt über eine 1-Mpts-FFT (die die Messung des Frequenzspektrums der eingehenden Signale ermöglicht) und unterstützt Frequenzeinstellungen, Wasserfall-Diagramme, Flächen-Trigger, Erkennungseinstellungen und Markierungsmessungen. Die Multiscopes-Technologie ermöglicht eine Wellenformanzeige im geteilten Bildschirm.
Das Oszilloskop verfügt über einen integrierten Webserver, über den per Internet sowohl über PC- als auch über Mobiltelefon-Schnittstellen auf das Oszilloskop zugegriffen und dieses über eine Fernsteuerung gesteuert werden kann.
Die standardmäßige 3-jährige Garantie kann durch die Registrierung Ihres Geräts auf 4 Jahre verlängert werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 50 MHz |
| Kanäle | 4 |
| Speichertiefe | max. 56 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | max. 2 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 150.000 wfm/s (500.000 wfm/s im Fast-Acquire-Modus) |
| Vertikale Auflösung | 8 Bit |
| Vertikale Skalierung | 500 µV/Div – 20 V/Div |
| Schnittstellen | USB-Host/Gerät, LAN, EXT-Trigger, Aux-Ausgang (Pass/Fail, Trigger-Ausgang), VGA |
| Dekodierungsoptionen | RS232, I2C, SPI, UART |
| Anzeige | 7-Zoll-TFT-LCD (800 × 480) |
| Abmessungen | 326 x 170 x 110 mm |
| Gewicht | 2,45 kg |
Zubehör
Das Oszilloskop UPO1054 wird geliefert mit:- USB-Kabel
- Netzkabel
- Passiver Tastkopf 50 MHz UT-P03
