UNI-T UPO1084HD Oszilloskop
Details

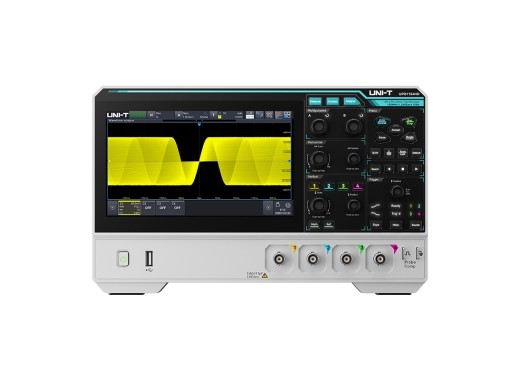

Das UNI-T UPO1084HD ist das 4-Kanal-Modell mit 80 MHz Bandbreite aus der UPO1000HD-Serie von Oszilloskopen, das mit seiner vertikalen 12-Bit-Auflösung und einem beeindruckenden Grundrauschen von 60 µVrms hochpräzise Ergebnisse liefert. Diese Oszilloskope zeichnen sich dadurch aus, dass sie standardmäßig Leistungsanalysetools bieten, die normalerweise nur bei höherpreisigen Oszilloskopen oder als separate, teure Upgrades angeboten werden. Darüber hinaus kann die UPO1000HD-Serie eine FFT von bis zu 1 Mpts mit einem Mittenfrequenzbereich von 0 bis 625 MHz durchführen und ein Triggersystem mit Zonen-, Video-, Codemuster- und seriellen Bustriggern sowie 5 verschiedene Arten von Protokolldekodierern verwenden. Die Einbeziehung von Leistungsanalysetools in dieser Preisklasse macht diese Oszilloskopserie zu einem großartigen Angebot für alle, die sich für Leistungselektronik interessieren, wie z. B. Hobbyisten, Studenten und Profis.
Das UPO1084HD verfügt über einen 65-W-USB-C-PD-Eingang und unterstützt die VESA-Montage für einen aufgeräumten Arbeitsbereich. Wenn das integrierte 7-Zoll-LCD (1024x600) nicht ausreicht, ermöglicht der HDMI-Ausgang die nahtlose Anzeige auf einem größeren Monitor. Auch eine externe Steuerung ist möglich, mit Optionen zur Verwaltung des Oszilloskops über LAN/USB oder über einen integrierten Webserver.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | UPO1082HD | UPO1084HD | UPO1152HD | UPO1154HD |
|---|---|---|---|---|
| Kanäle | 2 | 4 | 2 | 4 |
| Bandbreite | 80 MHz | 80 MHz | 150 MHz | 150 MHz |
| Anstiegszeit | ≤ 4 ns | ≤ 4 ns | ≤ 2.2 ns | ≤ 2.2 ns |
| Preis |
Technische Daten
| Speichertiefe | 100 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 1,25 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 100.000 wfm/s |
| Vertikale Auflösung | 12 Bits |
| Vertikale Skala | 500 µV/Teilung - 10 V/Teilung |
| Horizontale Skala | 2 ns/Teilung - 1000 s/Teilung |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Pass/Fail, Auslöser ein/aus, HDMI |
| Dekodierung | I2C, SPI, UART/RS232, CAN, LIN |
| Anzeige | 7" LCD-Tastbildschirm (1024x600) |
| Eleshop Lärmindex | ★ ★ ★ ★ |
| Abmessungen | 282 x 175 x 49 mm |
| Gewicht | 1,56 kg |
Zubehör
Das UPO1084HD wird geliefert mit:
- Netzadapter
- USB-Kabel
- Passiver Tastkopf UT-P05
Vor-und Nachteile
- Guter Preis für Speichertiefe
- Geringes Grundrauschen
- Leistungsstarke Analysetools
Downloads
| UNI-T UPO1000HD datasheet |  (4.87 MB) | Download |
| UNI-T UPO1000HD programming manual | (1.96 MB) | Download |
| UNI-T UPO1000HD user manual | (12.09 MB) | Download |
