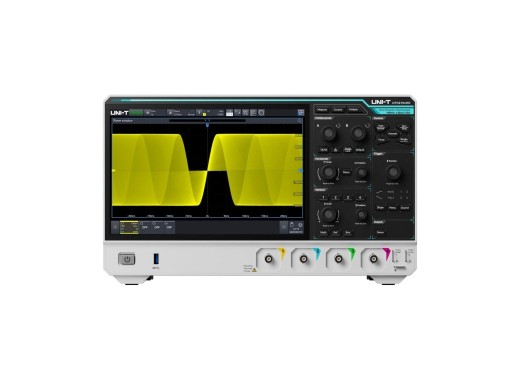

UNI-T UPO2104HD Oszilloskop
Details
Das UNI-T UPO2104HD ist ein 4-Kanal-Oszilloskop und das 100MHz-Modell der UPO2000HD-Serie. Ein wesentlicher Vorteil des UPO2000HD ist seine hohe Speichertiefe von 100Mpts pro Kanal, die die Erfassung langer Signalsequenzen mit hoher Präzision ermöglicht. Das Oszilloskop unterstützt außerdem eine Abtastrate von 2GS/s und beinhaltet standardmäßig die Dekodierung und Analyse von 9 häufig verwendeten seriellen Protokollen. Das 10,1-Zoll-Touchscreen-Display (1280×800) ermöglicht eine übersichtliche Darstellung mehrerer Wellenformen gleichzeitig, während eine Wellenformerfassungsrate von 250.000 Wfms/s eine schnelle und genaue Signalaktualisierung gewährleistet.
Jedes Oszilloskop der UPO2000HD-Serie ist dank seines großen Bildspeichers für eine gründliche Signalanalyse und eine lange Datenspeicherung ausgelegt. Die Oszilloskope dieser Serie verfügen über einen 4Mpts FFT Spektrumanalysator, sowie einen Protokoll- und Leistungsanalysator. Zu den Anschlussmöglichkeiten gehören USB-Host/Gerät, LAN, Pass/Fail und Auslöser ein/aus. Der integrierte Webserver ermöglicht die Fernsteuerung und -überwachung direkt über einen Standard-Webbrowser.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| UPO2102HD | UPO2104HD | UPO2202HD | UPO2204HD | |
|---|---|---|---|---|
| Bandbreite | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Kanäle | 2 | 4 | 2 | 4 |
| Anstiegszeit | 3,5 ns | 3,5 ns | 1,8 ns | 1,8 ns |
| Preis |
Technische Daten
| Speichertiefe | 100 Mpts (pro Kanal) |
| Abtastrate | 2 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 250.000 Wfm/s |
| Vertikale Auflösung | 12 Bits |
| Vertikale Skala | 500 µV/Teilung - 10 V/Teilung |
| Horizontale Skala | 2 ns/Teilung - 1000 s/Teilung |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Pass/Fail, Auslöser ein/aus |
| Dekodierung | I2C, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay, SENT, Audio |
| Anzeige | 10,1" TFT LCD Touchscreen (1280 x 800) |
| Abmessungen | 361 x 209 x 106 mm |
| Gewicht | 2,92 kg |
Zubehör
Der UNI-T UPO2104HD wird mit dem folgenden Zubehör geliefert:
- 4x 100MHz UT-P04 passiver Tastkopf
- 1x Netzkabel
- 1x USB-Kabel
Vor-und Nachteile
- 100MPts pro Kanal
- Starke FFT, 4MPts
- 9 Protokolle verfügbar
- Keine Option für digitale Kanäle
Downloads
| UPO2000HD series datasheet |  (2.88 MB) | Download |
| UPO2000HD series quickstart guide | (1.38 MB) | Download |
| UPO2000HD series user manual | (14.32 MB) | Download |
