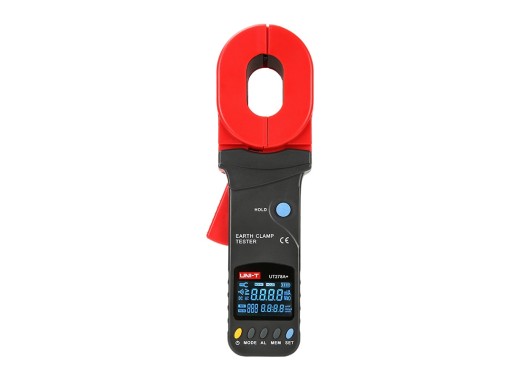

UNI-T UT278A+ Erdungsmesszange

Die UNI-T UT278A+ gehört zur UT270+ Serie der Erdungsmesszangen. Sie misst ein Erdungssystem schnell und sicher, ohne dass die Erdungsleitungen des Stromkreises getrennt oder Erdspieße in den Boden geschlagen werden müssen, wodurch sie auch in Innenräumen, in Schaltanlagen, an Masten und auf befestigten Flächen einsetzbar ist. Das Gerät misst den Erdungswiderstand bis 1200Ω mit einer Auflösung von 0,001Ω und misst zudem den Ableitstrom mit einer Auflösung von 0,01mA.

Die Messung beruht auf gegenseitiger Induktion: Eine Spule im Zangenmaul induziert eine Spannung in der Erdungsschleife und eine zweite Spule misst den daraus resultierenden Strom, woraus der Widerstand berechnet wird. Das Besondere am Modell UT278A+ dieser Serie ist, dass sowohl der gemessene Widerstand als auch der Strom auf demselben Display angezeigt werden. Der Ableitstrom wird durch digitale Frequenzfilterung unabhängig vom Erdungswiderstand gemessen, sodass sich beide Messwerte nicht gegenseitig beeinflussen. Darüber hinaus erkennt das Gerät Störungen automatisch und zeigt die Anzeige „NOISE“, wenn die Schleife zu stark verrauscht ist für eine zuverlässige Messung.

Die Zangenöffnung beträgt 55 x 32 mm. Der Speicher fasst bis zu 300 Datengruppen und die Messzeit beträgt 2/s. Außerdem warnt ein einstellbarer Alarm optisch und akustisch, sobald ein Messwert den eingestellten Grenzwert überschreitet, und eine Kalibrierschleife mit 1Ω und 10Ω Referenzen liegt bei, mit der die Zange im Feld überprüft werden kann. Schließlich macht das robuste Gehäuse das Gerät für Arbeiten im Freien geeignet und die Auto-Off-Funktion sorgt dafür, dass die Batterien nicht unnötig entladen werden.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.

Spezifikationen

Zubehör

Die UT278A+ wird standardmäßig geliefert mit:

• 4x 1,5V Batterie
• Kalibrierschleife (1 Ω / 10 Ω)
• Tragekoffer

Downloads

UNI-T UT270+ series datasheet	(277.54 KB)	Download
UNI-T UT276+ UT278+ user manual	(5.25 MB)	Download
