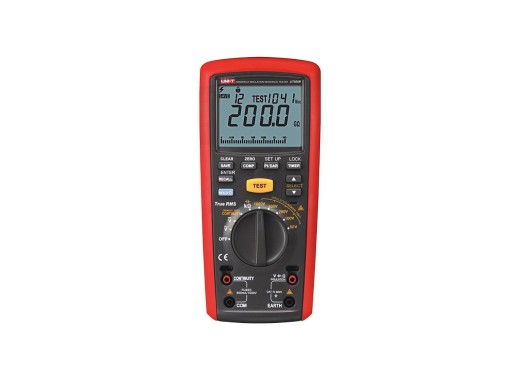

Das UT505B von UNI-T ist ein Isolationsprüfgerät zur Messung von Isolationswiderständen, Gleich-/Wechselspannungen, Widerstand, Kapazität und Durchgang.
Das UT505B kann für die Isolationswiderstandsprüfung von Präzisionswerkzeugen, einschließlich Motoren, Kabeln, Transformatoren, Schaltern, Elektrogeräten und isolierten Materialien verwendet werden.
Das UT505B kann Gleich-/Wechselspannungen bis zu 600 Volt sowie Widerstände bis zu 10 M&ohm messen. Das Messgerät kann große Isolationswiderstände messen und sie auf dem 6000-Zähler-Bildschirm anzeigen. Dies ermöglicht die Messung von Isolationswiderständen bis zu 200 GΩ.
Darüber hinaus kann das Messgerät Isolierungen von 50 V, 100 V, 250 V, 500 V und 1000 V messen.
Das Multimeter kann zudem Daten von bis zu 99 Gruppen speichern.
Als zusätzliche Funktion kann das UT505B auch das DAR (dielektrisches Absorptionsverhältnis) messen, anhand dessen beurteilt wird, ob sich die Isolierung in einem guten Zustand befindet.
Übersicht der Modelle
| Modelle |
UT505A
|
UT505B
|
|---|
| Isolationswiderstandsbereich | 0,01 MΩ ~ 20 GΩ | 0,01 MΩ ~ 200 GΩ |
| Niedriger Widerstandsbereich | 0,01 Ω ~ 20 kΩ | 0,01 Ω ~ 100 Ω |
| Messparameter | Isolationswiderstand, Gleich-/Wechselspannung, niedriger Widerstand | Isolationswiderstand, Gleich-/Wechselspannung, niedriger Widerstand, Ableitstrom, Widerstand, Kapazität, Frequenz |
| Automatische Überprüfung der Sicherungen | Nein | Ja |
| Preis |
149
Inkl. MwSt:
149,00 €
Exkl. MwSt:
125,21 €
|
229.99
Inkl. MwSt:
229,99 €
Exkl. MwSt:
193,27 €
|
Spezifikationen
| Anzeigenzählung |
6000 |
| Messbereich und Genauigkeit |
| Isolationsmessbereich |
| Prüfspannung | 50 V/100 V/250 V/500 V/1000 V |
| Spannung | Messbereich |
| 50 V | 0,01 MΩ ~ 1 GΩ |
| 100 V | 0,01 MΩ ~ 10 GΩ |
| 250 V | 0,01 MΩ ~ 20 GΩ |
| 500 V | 0,01 MΩ ~ 50 GΩ |
| 1000 V | 0,1 MΩ ~ 200 GΩ |
|
| Sonstige Messungen |
| Max. Wechselspannung | 600 V |
| Max. Gleichspannung | 600 V |
| Max. Widerstand | 10 MΩ |
| Frequenz | 45 Hz - 1 kHz |
| Max. Kapazität | 500 µF |
| Max. Ableitstrom | 500 µA |
|
| Stromversorgung | 6 x 1,5 V AA-Batterien |
| True-RMS | Ja |
| Datenprotokollierung | Nein |
| Sonstige Funktionen | Automatischer Bereich, True RMS, Schrittspannung, DAR, PI, Timer, Hochspannungsanzeige, automatische Entladung, automatische Sicherungsprüfung, analoges Balkendiagramm, Kontinuitätssummer, Data Hold, Datenspeicherung (99 Speicherplätze), Vergleich, LCD-Hintergrundbeleuchtung |
| Anzeige | 78 x 59 mm |
| Abmessungen | 320 x 180 x 300 mm |
| Gewicht | 3,5 kg |
Zubehör
Der Lieferumfang des UT505B umfasst:
- Messleitungen
- Prüfspitzen
- Krokodilklemme
- Batterien
Vor-und Nachteile
- Großer Isolationswiderstandsbereich
