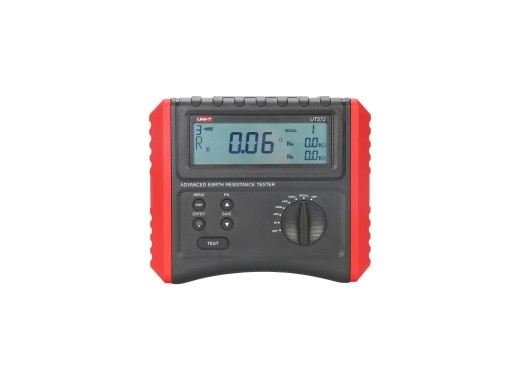

Das UNI-T UT572 ist ein fortschrittliches Erdungswiderstandsmessgerät, das für genaue Messungen des Erdungswiderstands und des Bodenwiderstands entwickelt wurde. Es unterstützt 2-, 3- und 4-Draht-Messungen und eignet sich dadurch für verschiedene Anwendungen, einschließlich der Verkabelung von Stromversorgungsanlagen und Blitzschutzsystemen.
Das UT572 verfügt außerdem über eine automatische Prüfung der Schnittstellenverbindung und eine Erkennung von Störspannungen und -frequenzen, wodurch zuverlässige und präzise Messwerte gewährleistet werden. Es kann auch die Erdspannung und den Bodenwiderstand über Entfernungen von 1 bis 40 Metern messen.
Das UT572 ermöglicht mehrere Testarten:
- 2-Draht-Messung des Erdungswiderstands: Mit diesem Test wird der Widerstand der Erdverbindung mit zwei Messleitungen gemessen.
- 3-Draht-Messung des Erdungswiderstands: Diese Methode liefert genauere Ergebnisse, da drei Messleitungen verwendet werden, um den Einfluss des Widerstands der Messleitungen selbst zu eliminieren.
- 4-Draht-Messung des Erdungswiderstands: Diese Methode erhöht die Genauigkeit noch weiter, da vier Messleitungen verwendet werden. Dies ist ideal für präzise Messungen in professionellen Anwendungen.
- Messung des Bodenwiderstands: Mit diesem Test wird der spezifische Widerstand des Bodens gemessen, der für die Bestimmung der Bodeneignung für die Installation von Erdungsanlagen entscheidend ist.
Spezifikationen
| Bereich und Genauigkeit |
| Erdungswiderstand | 0 - 40 kΩ | ±(3% + 5) |
| Bodenwiderstand | 0 - 40 kΩ | ±(3% + 5) |
| Störspannung | 50 V (Gleichspannung / 40 Hz ~ 500 Hz) | ±(3% + 3) |
| Störfrequenz | 40 Hz ~ 500 Hz | ±(1% + 2) |
|
| Sonstige Funktionen |
LCD-Hintergrundbeleuchtung, Datenspeicher (20 Speicherplätze), Anzeige von niedrigem Batteriestand, Erkennung von Störspannung/-frequenz |
| Anzeige |
LCD, 125 x 37 mm |
| Leistung |
8 x 1,5 V AA-Batterien |
| Abmessungen |
210 x 175 x 90 mm |
| Gewicht |
1,1 kg |
Zubehör
Der Lieferumfang der UT572 umfasst:
- 8 x AA-Batterien
- Einfache Messleitungen mit Krokodilklemmen (Doppelstecker x 1, Einzelstecker x 1)
- Erdungsstift x 4
- Standardmessleitungen mit Krokodilklemmen (40 m rot x 1, 20 m rot x 1, 20 m schwarz x 1, 10 m gelb x 1, 5 m grün x 1)
- Tragetasche
Vor-und Nachteile
- Hoher Erdungswiderstandsbereich
