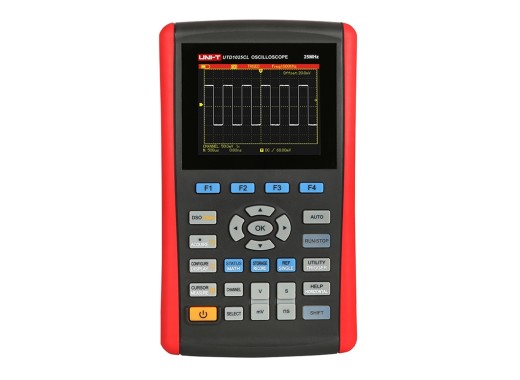

Das UTD1025CL ist ein Handmultimeter/Oszilloskop mit einem besonders guten Preis-Leistungs-Verhältnis. Das 1025 hat eine Bandbreite von 25 MHz mit einer Abtastrate von 200 MS/s. Darüber hinaus verfügt dieses Modell über ein Multimeter mit 4.000 Zählungen.
Das Multimeter bietet True-RMS für Spannungs- und Strommessungen und kann auch Widerstand und Kapazität messen. Die Messwerte werden dann auf dem Display mit 4000 Zählungen angezeigt.
Zusätzlich zum Multimeter bietet das UTD1025CL ein 25-MHz-Oszilloskop. Das Gerät hat eine Abtastrate von 200 MS/s und kann das Signal mit mindestens 5 mV/Div auf dem Bildschirm darstellen. In Kombination mit einer 10x-Sonde können bis zu 200 V/div gemessen werden. Das Oszilloskop verfügt über eine automatische Bereichswahl, die es ermöglicht, ohne Benutzereingabe einen geeigneten Bereich für die Messung zu wählen. Dies gilt für beide Achsen, sowohl Zeit als auch Spannung werden automatisch klassifiziert.
Das UTD1025CL wird mit einem USB-Kabel geliefert, mit dem das Oszilloskop/Multimeter an einen Computer angeschlossen werden kann. Mit der mitgelieferten Software kann das Multimeter für mehrere Anwendungen eingesetzt werden. So können beispielsweise Daten protokolliert oder eine Pass/Fail-Auswertung vorgenommen werden. Der USB-Anschluss ist isoliert, um gefährliche Situationen zu vermeiden.
Mit dem eingebauten 3600-mAh-Akku ist es möglich, bis zu 7 Stunden lang kontinuierlich zu messen. Der Akku kann mit dem mitgelieferten Adapter wieder aufgeladen werden.
Messbereich und Genauigkeit | |||||||||||||
| |||||||||||||
Bandbreite des Oszilloskops | 25 MHz | ||||||||||||
Abtastrate des Oszilloskops | 200 MS/s | ||||||||||||
Speichergröße | 12 kpts | ||||||||||||
Anzeigenzählung | 4.000 (3¾ stellig) | ||||||||||||
Konnektivität | mini-USB | ||||||||||||
Stromversorgung | 7,4 V 3600 mAh Batterie | ||||||||||||
Bildschirm | 3,5 Zoll 64k Farb-TFT (320x240) | ||||||||||||
Abmessungen | 199 x 118 x 49 mm | ||||||||||||
Gewicht | 900 g |
Der Lieferumfang der UTD1025CL umfasst:
UTD1000L series manual |
(3.02 MB) | Download |
