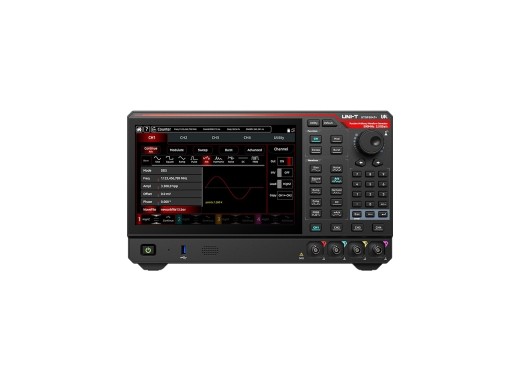

UNI-T UTG9504T+ Funktionsgenerator
Details
Der UNI-T UTG9504T+ ist ein hochwertiger Funktionsgenerator. Vier Kanäle mit gleicher Leistung kombinieren eine Abtastrate von 2,5 GSa/s und eine vertikale Auflösung von 16 Bit mit einer Bandbreite von 500 MHz, während 128 Mpts Arbiträrspeicher und Punkt-für-Punkt-Wiedergabe lange, komplexe Signalformen detailgetreu wiedergeben. Dadurch eignet sich der Generator besonders für anspruchsvolle Signalerzeugung in Kommunikation, Forschung und Ausbildung.
Eine breite Palette erweiterter Funktionen ist serienmäßig enthalten, darunter Multi-Puls-, Multi-Ton-, Sequenz-, I/Q-, Muster- und Ausdruckserzeugung sowie das vollständige Spektrum analoger und digitaler Modulation. Digitale Protokollausgabe für SPI, I2C und UART, One-Key-SNR, ein 800-MHz-Hardware-Frequenzzähler und ein integrierter Signalform-Editor gehören ebenfalls zur Standardkonfiguration. Ein 10,1-Zoll-kapazitiver Touchscreen erleichtert die Bedienung, während USB- und LAN-Schnittstellen mit der mitgelieferten PC-Software volle Fernsteuerung und automatisiertes Testen ermöglichen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | UTG4104X | UTG4164X | UTG4254X | UTG9354T+ | UTG9504T+ |
|---|---|---|---|---|---|
| Bandbreite | 100 MHz | 160 MHz | 250 MHz | 350 MHz | 500 MHz |
| Preis |
Spezifikationen
| Kanäle | 4 |
| Vertikale Auflösung | 16 Bit |
| Abtastrate | 2,5 GSa/s |
| Frequenzauflösung | 1 µHz |
| Amplitudenbereich | 1 mVpp - 20 Vpp |
| Signalformlänge | 8 pts - 128 Mpts |
| Modulation | AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM |
| Integrierte Funktionen | Sinus, Rechteck, Rampe, Puls, Harmonische, Rauschen, PRBS, DC, Arbiträr (200+) |
| Erweiterte Funktionen | Multi-Puls, Multi-Ton, Sequenz, I/Q, Muster, Ausdruck |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-Host, USB-Gerät, LAN, 10-MHz-Referenz Ein-/Ausgang |
| Display | 10,1-Zoll-kapazitiver Touchscreen (1280x800) |
| Abmessungen | 361 x 209 x 106 mm |
| Gewicht | 4,5 kg |
Zubehör
Der UTG9504T+ wird geliefert mit:
- 4x BNC-auf-BNC-Kabel
- 1x USB-Kabel
- 1x Netzkabel
Vor-und Nachteile
- Multipulse, Multitone, Sequenz und I/Q-Generierung serienmäßig
- Vier leistungsgleiche Kanäle mit Kopplung und Zusammenführung
- 800MHz-Frequenzzähler und digitale Protokollausgabe
- Die I/Q-Signalerstellung erfordert die PC-Software
Downloads
| UNI-T UTG9000T+ datasheet |  (2.21 MB) | Download |
| UNI-T UTG9000T+ user manual | (20.85 MB) | Download |
