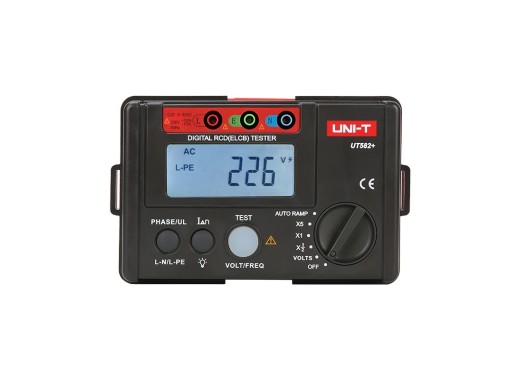

UNI-T UT582+ RCD-Prüfgerät
Details
Der UNI-T UT582+ ist ein RCD (ELCB)-Prüfgerät, das in der Lage ist, den Auslösestrom/die Auslösezeit von RCDs und die Wechselspannung/Frequenz zu prüfen. Sie prüft, ob der Fehlerstromschutzschalter (RCD) oder der FI-Schutzschalter (ELCB) ordnungsgemäß funktioniert, indem sie einen Fehlerstrom erzeugt und die daraus resultierende Auslösezeit misst. Zum Prüfen wird entweder die X1/2-, X1- oder X5-Rampe im Bereich 10 mA - 500 mA gewählt. Oder beide werden automatisch mit der Auto-Ramp-Option ausgewählt, und der UT582+ prüft dann, ob der FI-Schutzschalter gemäß Protokoll zwischen 40 ms und 2000 ms korrekt auslöst. Die resultierende Auslösezeit und der Auslösestrom werden angezeigt.
Das Produkt verfügt über eine LCD-Anzeige mit 999 Zählungen und weißer Hintergrundbeleuchtung sowie über eine automatische Abschaltfunktion, um ein Entladen der Batterien zu verhindern. Dank der Sicherheitsstufe KAT III 600V kann das Produkt direkt an die meisten Steckdosen angeschlossen werden.
Spezifikationen
| RCD-Prüfbereich | 10 - 500 mA (45 Hz - 65 Hz) |
| Genauigkeit der RCD-Auslösezeit | ±(2 % + 2-stellig) |
| RCD-Betriebsspannung/Frequenz | 195 V - 253 V (45 Hz - 65 Hz) |
| Messbereich der Wechselspannung | 30 - 600 V |
| Messgenauigkeit der Wechselspannung | ±(3% + 3-stellig) |
| Auflösung der Wechselspannungsmessung | 1 V |
| Sonstige Funktionen | Automatische Data-Hold-Funktion, automatische Abschaltung, Überlaufanzeige, 0° / 180° Phasenwinkelwahlschalter |
| Stromversorgung | 6x 1,5-V-AA-Batterie |
| Anzeige | 999 Zählungen, 4-stellig, LCD (71 x 34 mm) |
| Abmessungen | 160 x 100 x 71 mm |
| Gewicht | 0,4 kg |
Zubehör
Die UT582+ wird serienmäßig geliefert mit:
- Prüfspitzen
- EU-Steckdosenprüfkabel
- 6x AA-Batterien
- Elastisches Band
- Transportkoffer
Vor-und Nachteile
- RCD-Testfunktion mit automatischer Rampe
Downloads
| UNI-T UT582+ datasheet |  (367.29 KB) | Download |
| UNI-T UT582+ manual | (3.38 MB) | Download |
