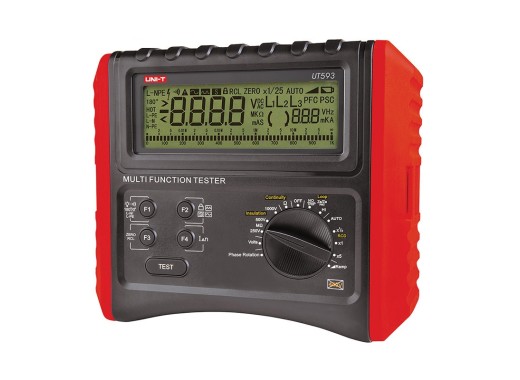

Isolationsprüfgerät UNI-T UT593
Details
Der UNI-T UT593 gehört zur Serie der Multifunktions-Installationsprüfgeräte UT590. Das Gerät ist für eine Vielzahl von Tests geeignet: 1000-V-Gleichstrom-Isolationswiderstandsprüfungen, 200-mA-Erdwiderstands-Durchgangsprüfungen, Schleifen-/Leitungsimpedanzprüfungen, prospektive Fehlerstromprüfungen (PFC) sowie prospektive Kurzstromprüfungen (PSC). Es kann auch Fehlerstromschutzschalter (RCD) mit verschiedenen wählbaren Strömen, Phasenwinkeln und Auslösezeiten prüfen.
Zudem kann es die standardmäßigen automatischen Prüfungen und Tests der Phasenfolge und der AC/DC-Spannung durchführen. Dank der Sicherheitsstufe KAT III 300V kann das Produkt direkt an die meisten Steckdosen angeschlossen werden.
Das Produkt verfügt über eine LCD-Anzeige mit 9999 Zählungen und weißer Hintergrundbeleuchtung sowie über eine automatische Abschaltfunktion, um ein Entladen der Batterien zu verhindern.
Spezifikationen
| Prüfspannungen für den Isolationswiderstand | 250 V / 500 V / 1000 V |
| Kurzschlussstrom | < 2 mA |
| Niederohmiger Durchgangsprüfstrom | > 200 mA |
| Prüfstrom der Leitungsimpedanz | > 20 A |
| Prüfstrom der Schleifenimpedanz | > 20 A |
| Prüfstrom der Schleifenimpedanz (ohne Auslösung) | > 15 mA |
| RCD-Prüfstrom (wählbar) | 10 mA / 30 mA / 100 mA / 300 mA / 500mA |
| RCD-Betriebsspannung/Frequenz | 195 V - 253 V (45 Hz - 65 Hz) |
| Anzeige | 9999 Zählungen, 4-stellig, LCD |
| Abmessungen | 210 x 175 x 90 mm |
| Gewicht | 1 kg |
Zubehör
Die UT593 wird standardmäßig geliefert mit:
- 3x Messleitungen (grün, schwarz, rot)
- 8x AA-Batterien
- EU-Steckdosenprüfkabel
- Transportkoffer
Vor-und Nachteile
- Vielseitige Prüffunktionalitäten
- Keine KAT IV-Sicherheit
