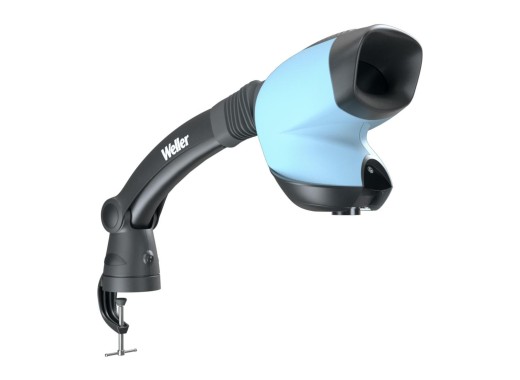

Weller PRISMA ESD 3D-Mikroskop
Details
Das Weller PRISMA ist ein hochwertiges, ESD-sicheres 3D-Mikroskop für das Nanolöten, die Nacharbeit und die Elektronikprüfung. Dieses Mikroskop arbeitet mit einer okularlosen Optik, sodass das Bild nicht durch Okulare, sondern aus der Entfernung in echtem 3D betrachtet wird. Getrennte Strahlengänge bieten jedem Auge eine eigene, leicht versetzte Sicht, wodurch die Stereotiefe entsteht: Die Form der Lötstelle, die Höhe der Bauteile und die Anordnung der Anschlüsse werden reliefartig und nicht als flaches Bild dargestellt, sodass Tastkopf und Lötkolben auf Anhieb präzise ansetzen. Das Arbeiten aus der Entfernung entlastet beide Augen, eignet sich für Brillenträger und lässt Raum, um die Platine und die Werkzeuge frei unter der Linse zu bewegen. Eine Anordnung aus 20 LEDs mit 9400 Lux und 7000K beleuchtet den Arbeitsbereich mit einem natürlichen weißen Licht.
Das mitgelieferte Standardobjektiv mit 4-facher Vergrößerung bietet einen Arbeitsabstand von 96mm und ein Sichtfeld von 27,5mm. Die Objektive sind austauschbar; Objektivschutzkappen, eine Staubschutzhülle, Trockenmittel und Ersatz-LED-Streifen sind separat erhältlich.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Mikroskoptyp | Stereo-3D, ohne Okulare |
| Vergrößerung | 4x |
| Arbeitsabstand | 96 mm |
| Sichtfeld | 27,5 mm |
| Beleuchtungsart | 20 LEDs |
| Lichtstärke | 9400 Lux |
| Lebensdauer der Beleuchtung | Bis zu 10000 Stunden |
| ESD-sicher | Ja |
| Hersteller-Teilenummer | T0051406599 |
| Abmessungen | 605 x 454 x 320 mm |
| Gewicht | 10,82 kg |
Zubehör
- Standardobjektiv 4x
- Netzgerät
Vor-und Nachteile
- Echte 3D-Stereotiefe
- Okularloses Betrachten, auch mit Brille
Downloads
| Weller PRISMA datasheet |  (153.85 KB) | Download |
| Weller PRISMA user manual | (9.95 MB) | Download |
