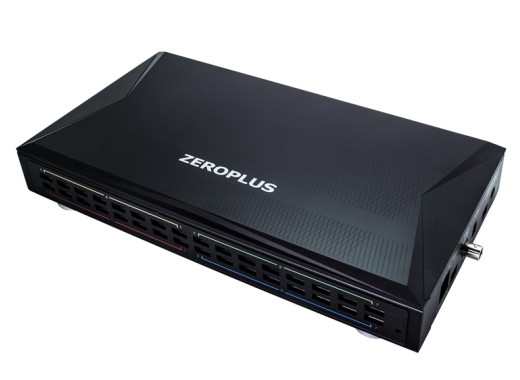

Zeroplus Bus Expert II Protokollanalysator
Details
Der Zeroplus Bus Expert II ist ein PC-basierter eMMC/SD-Protokollanalysator mit einer minimalen Speichertiefe von 2 Gbit pro Kanal und insgesamt 32 Kanälen mit einer Abtastrate von 2 GHz.
In der Praxis bedeutet dies, dass fast alle digitalen Signale verzerrungsfrei und sehr genau aufgezeichnet, gespeichert und analysiert werden können.
Dieses Gerät verfügt über zwei verschiedene Modi, den Logikanalysemodus, der digitale Signale erfasst und ihre Wellenform anzeigt, und den Protokollanalysemodus, der Pakete erfasst und eine Liste aller erfassten Pakete anzeigt. Jeder Modus hat seine Vorteile. Der Logic-Analysemodus ist für die Überprüfung von Timings und Glitches gedacht, während der Protokollanalysemodus für lange Aufzeichnungen von mehreren Paketen gedacht ist.
Darüber hinaus ist der Paketanalysemodus in der Lage, erfasste Pakete auf Ihrem Computer zu speichern, so dass lange Erfassungen durchgeführt werden können. Der Protokollanalysator wird mit einem benutzerfreundlichen und umfassenden Softwarepaket für Windows geliefert, das für Windows 11, 10, 8.1 und 7 in 32 oder 64 Bit unterstützt wird. Fazit: Der Zeroplus Bus Expert II ist eine großartige Option für eMMC 5.1 und SD 3.0 Messungen und Debugging.
Spezifikationen
| Kanäle | 32 |
| Speichertiefe | 2 Gbit (pro Kanal) |
| Abtastrate | 5 MHz - 2 GHz |
| Eingangsimpedanz | 190 kΩ (±10 %) |
| Eingangskapazität | 4,3 pF (±2 pF) |
| OS-Unterstützung | Windows 7, 8.1, 10, 11 (32/64 Bit) |
| Konnektivität | USB 3.0 (bevorzugt), USB 2.0 (kompatibel) |
| Abmessungen | 318,5 x 167 x 51,4 mm |
| Gewicht | 4,4 kg |
Bus Expert II wichtige Software-Funktionen
Bus Expert II enthält eine Vielzahl von Software-Funktionen. In der Tabelle sind einige der wichtigsten Software-Funktionen aufgeführt.
| Balken hinzufügen | Auto save | Auto run | Automatische Updates |
| DSO-Anschluss | Dateikomprimierung | Datei-Export | Allgemeine Softwarebeschreibung |
| Mehrere Sprachen | Speicheransicht | Navigator | Paketliste |
| Vor/Nach-Auslösung | Protokolldekodierer (>110) | Protokollauslöser (HW) | Signalaktivität in Echtzeit |
| Statusliste und Wellenformansicht | Statistiken | Informationsrückverfolgbarkeit | Auslöseverzögerung |
| Auslöseereignisse | Auslöser ein/aus | Auslösemarke | Auslösedurchlaufzähler |
| Auslösesequenzebene | Auslösespannung | Wellenform und UI-Anpassung | Zoomen und Schwenken |
Zubehör
Der Zeroplus Bus Expert II wird standardmäßig geliefert mit:
- CD mit Software und Treibern
- 32 x eMMC-Tastkopf
- 32 x USB 3.0 A auf A Kabel (zum Anschluss des Tastkopfs an den Bus Expert II)
- USB 3.0 A zu B (PC zu Bus Expert II)
- BNC-Kabel
- Netzkabel
Vor-und Nachteile
- Live-USB-Datenübertragung
- Großer interner Speicher
Downloads
| Bus Expect II user guide |  (6.06 MB) | Download |
| Bus ExpertII brochure | (1.24 MB) | Download |
