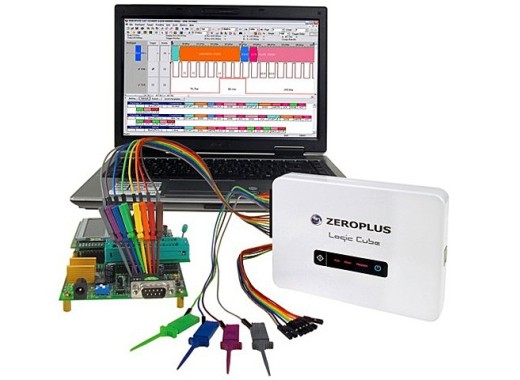

Mit dem Zeroplus LAP-C 16064 USB-Logik-Analysator können Sie bis zu 16 digitale Signale schnell und übersichtlich visualisieren. Sie können auch Rohdaten betrachten, aber die Unterstützung vieler bekannter Protokolle macht die Analyse von Bussignalen mühelos.
Dank des USB-Anschlusses wird kein externes Netzteil benötigt und eine schnelle Datenübertragung ist möglich. Die patentierte Datenkompression sorgt dafür, dass bis zu 255x mehr Daten aufgezeichnet werden können und somit weniger Speicherplatz benötigt wird.
Software
Ein sehr umfangreiches Softwarepaket kann hier heruntergeladen werden. Mit der Zeroplus-Software können Sie die Protokolle der Signale, die Sie betrachten, dekodieren. Zum Beispiel können Sie CAN-, I2C- oder UART-Nachrichten direkt in der Zeroplus-Software lesen. Nicht weniger als 120 Protokolle werden direkt unterstützt. Möchten Sie mehr über die Dekodierung von SPI- und/oder CAN-Signalen erfahren? Dann sehen Sie sich die Videos unten an.
In der Tabelle unten auf der Seite finden Sie eine Übersicht über eine Reihe von unterstützten Protokollen.
Das ZeroPlus DSO-Modul erweitert die LAP-C 16000/32000 Serie um eine Zweikanal-Oszilloskop-Funktionalität, mit der Sie analoge Wellenformen neben digitalen Logiksignalen in einer einzigen Messsitzung erfassen und analysieren können. Kombinieren Sie bis zu 2 DSO-Kanäle mit 7 Logikanalysator-Kanälen für ein umfassendes Mixed-Signal-Debugging.
Übersicht Protokolle
Nachfolgend finden Sie eine Übersicht über die Protokolle, die standardmäßig mit dem LAP-C Logik-Analysator geliefert werden. Sie können das komplette Softwarepaket hier herunterladen.
Automobilindustrie
| CAN 2.0B | DSI-Bus | FlexRay 2.1A | LIN 2.1 |
| MVB | WTB | | |
PC-System
| AMD_SVI2 | DDC EDID | GPIB | FWH |
| IDE | Niedrige Pinanzahl | LPC-SERIRQ | LPT |
| PCI | PECI | PS/2 | Seriell GPIO IBPI |
| SVID | USB 1.1 | USB 2.0 | |
IC-Schnittstelle
| BDM | HPI | 1-WIRE | JTAG 2.0 |
| MCU-51 DECODE | 3-DRAHT | I2C | MDDI |
| MICROWIRE | MIPI DSI | SPI | SLE4442 |
| SSI-Schnittstelle | SPI PLUS | ST7669 | UART(RS-232C/422/485) |
| 1-Draht(Erweitert) | Serial Wire Debug(SWD) | | |
Digitales Audio
| AC97 | AES_EBU | DSA-Schnittstelle | DP AUX-Kanal 1.1 |
| HD-Audio | HDMI CEC | I2S | MHL-CBUS |
| MIDI | MIPI_CSI-2 | PCM | PSB-Schnittstelle |
| S/PDIF | STBus | | |
Basic Logic Anwendung
| ARITHMETISCHE LOGIK | DIGITALE LOGIK | JK FLIP-FLOP | VORWÄRTS-ABWÄRTS-ZÄHLER |
Speicher
| Kompakt-Flash 4.1 | eMMC | I2C(EEPROM 24L) | I2C(EEPROM 24LCS61/24LCS62) |
| MICROWIRE(EEPROM 93C) | SPI-kompatibel (Atmel-Speicher) | Vierfach-SPI | SAMSUNG K9(NAND-Flash) |
| SD2.0/SDIO | SD3.0 | UNI/O | |
Optoelektronik
| 7-SEGMENT-LED | CCIR656 | CMOS BILD | LCD12864 |
| DALI Schnittstellen | DM114/DM115 | DMX512 | LCD1602 |
| LED-Pitch-Array | LG4572 | RGB Schnittstellen | S2Cwire/AS2Cwire |
| SCCB | | | |
Infrarot-Strahlen
| IRDA | NEC PD6122 | Philips RC-5 | Philips RC-6 |
| PT2262/PT2272 | | | |
Leistung
| BMS | HDQ | PMBus 1.1 | QI |
| SDQ | SMBus 2.0 | | |
Drahtlos
| Differential Manchester | DigRF | ISO7816 UART | KEELOQ Code-Hopping |
| MANCHESTER | MII | SIGNIA 6210 | MILLER |
| MIL-STD-1553 | MODIFIZIERTER MÜLLER | SWP | WIEGAND |
| WWV/WWVH/WWVB | | | |
Andere
| DS1302 | DS18B20 | Zeile Code | HART |
| KNX | ModBus | MODIFIED SPI | OPENTHERM 2.2 |
| PROFIBUS | SHT11 | YK-5 | |
Zubehör
Der Logik-Analysator LAP-C 16064 wird geliefert mit:
- 1x USB 2.0 Kabel
- 20x Aufsteckhaken
- 1x Treiber-CD
- 1x 1-poliger Tastkopf
- 1x 2-poliger Tastkopf
- 2x 8-poliger Tastkopf
- 1x Tragetasche
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
