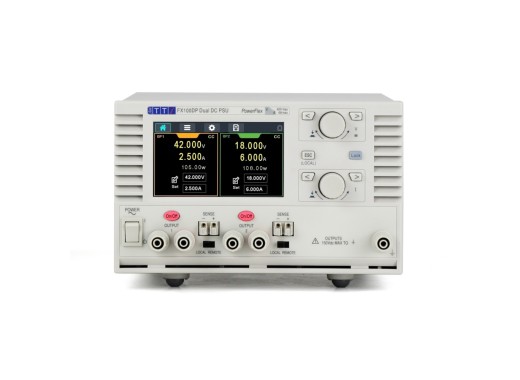

Aim-TTi FX100DP-Netzteil
Details
Das Aim-TTi FX100DP-Netzteil ist ein Zweikanal-Gleichstromnetzteil mit einer Gesamtleistung von 210W (105W pro Kanal), einer maximalen Spannung von bis zu 42V und einem maximalen Strom von bis zu 6A pro Ausgang. Dieses Modell von Aim ist ein qualitativ hochwertiges Netzteil, das ein geringes Ausgangsrauschen und eine geringe Restwelligkeit, eine hohe Einstellauflösung von 1mV und 1mA sowie einen variablen OVP- und OCP-Schutz an beiden Ausgängen bietet, und das alles in einem stabilen Design.
Der FX100DP verfügt über 25 Einstellungsspeicher, wählbare Spannungsnachführung und Mittelwertbildung des Strommessers sowie schaltbare Fernabfrage an beiden Ausgängen. Das Gerät verfügt über ein LCD-Panel für die Einstellung und die Messung der Ausgänge. Außerdem verfügt es über einen Touchscreen und Rotorregler zur Steuerung aller Parameter auf dem Bildschirm sowie über individuelle oder verknüpfte Ein/Aus-Regler zur Regulierung des Ausgangs. Die Frontplatte ist mit einer Verriegelungsfunktion ausgestattet, die versehentliche Einstellungen im verriegelten Zustand verhindert. Darüber hinaus ist dieses Gerät mit einem 3U-Gehäuse für den Einsatz auf dem Prüfstand ausgestattet, verfügt über eine USB-Schnittstelle, die SCPI-Befehle unterstützt, und arbeitet mit der kostenlos herunterladbaren Steuersoftware Test Bridge.
Modellübersicht
Die Aim-TTi FX-Serie verfügt ebenfalls über ein Dreikanal-Netzteil. Die Unterschiede zwischen den Modellen werden hier verglichen.
| Modell | FX100DP | FX100TP |
|---|---|---|
| Anzahl der Ausgänge | 2 | 3 |
| Spannungsbereich | Ausgang 1 und 2: von 0 bis 42 V | Ausgang 1 und 2: von 0 bis 42 V, Ausgang 3: von 0 bis 6 V |
| Strombereich | 1 mA bis 6 A | 1 mA bis 6 A |
| Leistung pro Ausgang | Ausgang 1 und 2: 105 W | Ausgang 1 und 2: 105 W, Ausgang 3: 36 W |
| Gesamtleistung | Bis zu 210 W | Bis zu 246 W |
Beschreibungen
| Ausgangsschalter | Jeder Kanal | |
| Stromtyp | DC | |
| Auflösung | 1 mV / 1 mA | |
| Anzahl der Einstellungsspeicher | 25 | |
| Schutzmaßnahmen | OVP, OCP | |
| Schnittstellen | USB 2.0, SCPI-Befehle unterstützt | |
| Bildschirmtyp | LCD, Farbe, Touchscreen | |
| Bildschirmgröße | 4,3 Zoll | |
| Abmessungen | 214 x 140 x 300 mm | |
| Gewicht | 4 kg |
Zubehör
Der Aim-TTi FX100DP wird geliefert mit:
- Netzkabel
Die Informationen auf dieser Seite sind vorläufig und können sich ändern.
Vor-und Nachteile
- Kompakter Formfaktor
- Individueller oder vernetzter Ausgangsschalter
- Touchscreen
- Nur 2 Kanäle
Downloads
| Aim-TTi FX series datasheet |  (3.75 MB) | Download |
| Aim-TTi FX series user manual | (2.58 MB) | Download |
