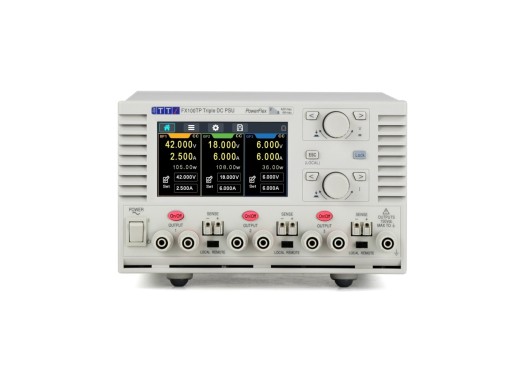

Aim-TTi FX100TP-Netzteil
Details
Das Aim-TTi FX100TP-Netzteil ist ein dreikanaliges DC-Netzteil mit einer Gesamtleistung von 246W (2x 105W pro Kanal, 1x 36W Kanal), einer maximalen Spannung von bis zu 42V (2x 42V, 1x 6V) und einem maximalen Strom von bis zu 6A pro Ausgang. Dieses Modell von Aim ist ein hochwertiges Netzteil mit geringem Ausgangsrauschen und geringer Restwelligkeit, einer hohen Einstellauflösung von 1mV und 1mA sowie einem variablen OVP- und OCP-Schutz an allen drei Ausgängen, alles in einem robusten Design.
Der FX100TP verfügt über 25 Einstellungsspeicher, wählbare Spannungsnachführung und Mittelwertbildung des Strommessers sowie schaltbare Fernabfrage an beiden Ausgängen. Das Gerät verfügt über ein LCD-Display zur Anzeige der Einstellungen und der gemessenen Ausgangswerte. Außerdem verfügt es über einen Touchscreen und Rotorsteuerungen zur Steuerung aller Parameter auf dem Bildschirm sowie über individuelle oder verknüpfte Ein/Aus-Steuerungen zur Regulierung des Ausgangs. Die Frontplatte ist mit einer Verriegelungsfunktion ausgestattet, die versehentliche Einstellungen im verriegelten Zustand verhindert. Darüber hinaus ist dieses Gerät mit einem 3U-Gehäuse für den Einsatz auf dem Prüfstand ausgestattet, verfügt über eine USB-Schnittstelle, die SCPI-Befehle unterstützt, und arbeitet mit der kostenlos herunterladbaren Steuerungssoftware Test Bridge.
Modell-Übersicht
Die Aim-TTi FX-Serie verfügt ebenfalls über ein Zweikanal-Netzteil. Die Unterschiede zwischen den Modellen werden hier verglichen.
| Modell | FX100DP | FX100TP |
|---|---|---|
| Anzahl der Ausgänge | 2 | 3 |
| Spannungsbereich | Ausgang 1 und 2: von 0 bis 42 V | Ausgang 1 und 2: von 0 bis 42 V, Ausgang 3: von 0 bis 6 V |
| Strombereich | 1 mA bis 6 A | 1 mA bis 6 A |
| Leistung pro Ausgang | Ausgang 1 und 2: 105 W | Ausgang 1 und 2: 105 W, Ausgang 3: 36 W |
| Gesamtleistung | Bis zu 210 W | Bis zu 246 W |
Spezifikationen
| Schalter am Ausgang | Jeder Kanal | |
| Stromart | DC | |
| Auflösung | 1 mV / 1 mA | |
| Restwelligkeit | 2 mV / 2 mA | |
| Anzahl der Einstellungsspeicher | 25 | |
| Schutz | OVP, OCP | |
| Schnittstellen | USB 2.0, SCPI-Befehle werden unterstützt | |
| Bildschirmtyp | LCD, Farbe, Touchscreen | |
| Größe des Bildschirms | 4,3 Zoll | |
| Abmessungen | 214 x 140 x 300 mm | |
| Gewicht | 4 kg |
Zubehör
Der Aim-TTi FX100TP wird geliefert mit:
- Netzkabel
Die Informationen auf dieser Seite sind vorläufig und können sich ändern.
Vor-und Nachteile
- Kompakter Formfaktor
- Individueller oder vernetzter Ausgangsschalter
- Touchscreen
- Dritter Kanal liefert weniger Leistung
Downloads
| Aim-TTi FX series datasheet |  (3.75 MB) | Download |
| Aim-TTi FX series user manual | (2.58 MB) | Download |
