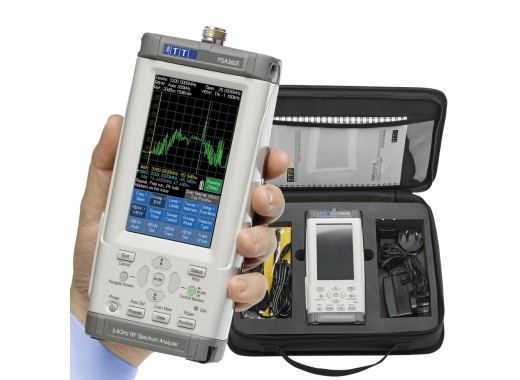

Aim-TTI PSA3605USC Spektrumanalysator

Der Aim-TTI PSA3605 ist ein tragbarer Spektrumanalysator, der kompakt und dennoch leistungsstark ist. Er verfügt über eine Bandbreite von 10MHz bis zu 3,6GHz, einen Frequenzzähler mit einer Auflösung von 10 Hz und eine Frequenzauflösung von 100 Hz für den Analysator. Hierdurch ermöglicht dieses Gerät genaue Messungen. Dieser Spektrumanalysator verfügt über einen kleinen DANL, der sich hervorragend für Kleinsignalmessungen eignet. Neben der AM- und FM-Demodulation ist auch ein Zero-Span-Modus enthalten. Zusätzlich zu den Trace-Modi stehen Referenz-Traces in verschiedenen kontrastierenden Farben zum leichteren Vergleich sowie eine intelligente Markerbewegung mit wählbarer Spitzenwertverfolgung zur Verfügung. Es gibt auch einen Auto-Find-Modus, der die Sweep-Parameter automatisch auf das ermittelte Spitzensignal einstellt. Das Display besteht aus einem 4,3-Zoll-Touchscreen und lässt sich mit dem mitgelieferten Eingabestift leicht bedienen. Der Akku ermöglicht eine Betriebsdauer von 6 Stunden und ist in bis zu 3 Stunden wieder aufgeladen. Für den Anschluss an einen PC oder als externer Speicher zusätzlich zu den bereits vorhandenen 1,8GB an internem Speicher ist ein USB-Host/Gerät verfügbar.

Dieser Spektrumanalysator wird mit einem Koffer, zusätzlichem Zubehör und der Option U02 geliefert, die dem PSA3605 zusätzliche Funktionen verleiht. Diese Funktionen sind ein hochauflösender Scan-Modus, die Datenaufzeichnung von Spitzenwerten und automatische Messungen für CP, ACR und OBW. Zu den Extras gehört auch die Möglichkeit, den Inhalt des Geräts auf einem PC-Bildschirm anzuzeigen. Diese Option fügt benutzerdefinierte Voreinstellungen hinzu, um schnelle Änderungen bei sich wiederholenden Einstellungen zu ermöglichen. Im Handbuch finden Sie alle zusätzlichen Funktionen.

Übersicht der Modelle

Spezifikationen

Zubehör

Der PSA3605 umfasst:

• Netzkabel
• USB-Kabel
• Eingabestift
• Konverter von BNC auf Triggereingang
• Reisekoffer
• Anschluss-Set
• Fahrzeugladegerät
• Reisekoffer

Downloads

Aim-TTI PSA series 5 datasheet	(2.39 MB)	Download
Aim-TTI PSA series 5 user manual	(3.21 MB)	Download
