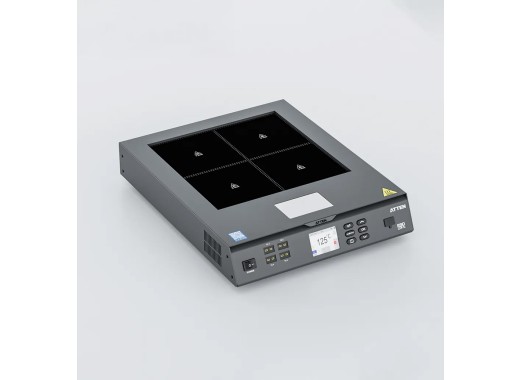

Atten ST-7242 Vorheizer
Details
Der Atten ST-7242 ist ein Vorheizer mit einer 4-Quadranten-Architektur. Jeder Quadrant, mit einer Größe von 120x120mm, kann unabhängig gesteuert werden. Dieser Vorheizer kann bis zu dreiphasig 2800 W aufnehmen. Mit einer Gesamtheizfläche von 4x120x120 mm eignet er sich für die meisten Vorheizarbeiten, und in Kombination auch für größere Leiterplatten. Mit einem externen Thermoelement vom Typ K können Sie die Temperatur der Leiterplatte leicht messen. Am Vorheizer sind insgesamt 4 Anschlüsse vorhanden, einer für jede Heizfläche. Außerdem verfügt der Vorheizer über ein 2,4-Zoll-TFT-Farbdisplay, das die Betriebstemperaturen und die Leistung für jeden Kanal anzeigt. Mit der grafischen Ansicht können Sie leicht verfolgen, wie sich jeder Kanal im Laufe der Zeit entwickelt.
Der Vorheizer eignet sich hervorragend für die Nachbearbeitung von Leiterplatten. Mit einer Arbeitstemperatur von 50 - 250 °C benötigen einige größere Leiterplatten möglicherweise eine zusätzliche Heißluftpistole. Schließlich bietet der Vorheizer mehrere optionale Ergänzungen, wie eine Grundplatte, die als Halterung für die ST-862D Heißluftpistole dient. Eine weitere Option ist der ST-703, ein Ständer, mit dem die Leiterplatten sicher am Vorheizer befestigt werden können.
Modellübersicht
| Modell | ST-7242 | ST-7322 |
|---|---|---|
| Eingangsspannung | 230 V | 380 V (dreiphasig) |
| Leistung | 2800 W | 4600 W |
| Heizfläche | 120 x 120 mm x 4 | 200 x 180 mm x 4 |
| Max. Leiterplattengröße (mit Klemme) | 240 x 240 mm (ST-703) | 400 x 360 mm (ST-704) |
| Preis |
Technische Daten
| Temperaturbereich des Aufheizers | 50 °C - 250 °C |
| Temperaturbereich des Thermoelements | 25 °C - 650 °C |
| Anschlüsse des Thermoelements | 4 |
| ESD-sicher |
Ja
|
| Schnittstellen | RS458, USB-A |
| Display | 2,4" TFT Farbe |
| Abmessungen | 320 x 406 x 73 mm |
| Gewicht | 4,9 kg |
Optionen
Diese Optionen gelten nur für den Vorwärmer ST-7242; für den ST-7322 gelten andere Optionen.| ST-703 Ständer | Mit diesem Ständer können Sie Leiterplatten sicher am Vorheizer befestigen. | |
| H-10 Grundplatte | Diese Grundplatte bietet Unterstützung für die ST-862D Heißluftpistole. |
Zubehör
Der Atten ST-7242 wird geliefert mit:
- Netzkabel
- Erdungskabel
- Thermoelement des Typs K
Downloads
| ST7242 / ST7322 user manual |  (1.52 MB) | Download |
