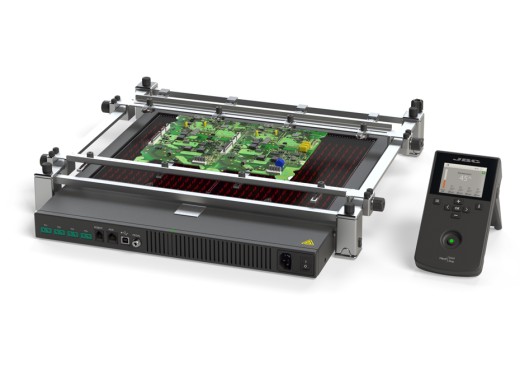

JBC PHBE-2KB Infrarot-Vorheizer-Set (groß)
Details
Das JBC PHBE-2KB IR-Vorheizer-Set dient – wie der Name schon sagt – zum Vorheizen von Leiterplatten und Bauteilen. Dieses Komplett-Set besteht aus dem PHBE Infrarot-Vorheizer mit Konsole, der PHBS-Halterung für den IR-Vorheizer, dem Thermoelement PH218 (Typ K) sowie Kapton-Klebeband.
Die Hauptfunktion eines Vorheizers besteht darin, den Wärmeschock zu reduzieren, der durch direktes (Ent-)Löten verursacht werden kann. Die PHBE-2KB dient somit als sekundäre Wärmequelle und ist für mittelgroße bis große Leiterplatten ausgelegt.
Wie von JBC gewohnt, überzeugt auch dieses Set mit höchster Qualität. So sind beispielsweise drei Standard-Temperaturprofile bereits vorinstalliert, und es können bis zu 20 benutzerdefinierte Profile erstellt und genutzt werden. Diese benutzerdefinierten Profile können in 6 Temperaturstufen eingestellt werden. Der Vorheizer hat 2 Zonen mit einer Arbeitsfläche von je 180 x 277 mm, die unabhängig voneinander beheizt werden können. Die Temperatur kann zwischen 50 °C und 250 °C eingestellt werden und lässt sich mit einem Thermoelement sehr genau messen. Es stehen 4 Typ-K-Anschlüsse zur Verfügung, um die Temperatur an verschiedenen Oberflächen oder Komponenten zu messen.
Die PHBS-Halterung kann auch unabhängig vom Vorheizer verwendet werden und dient dabei als praktische Hilfe beim Löten und Entlöten. Das Kapton-Klebeband eignet sich ideal, um das Thermoelement sicher auf der Leiterplatte oder einem Bauteil zu fixieren. Über die verschiedenen Schnittstellen kann der Vorheizer beispielsweise mit dem JBC-Rückverfolgbarkeitssystem oder einem Fußpedal verbunden werden. Die Konsole kann zur Überwachung und Steuerung der Temperatur verwendet werden und ist mit einem USB-Anschluss ausgestattet.
Modellübersicht
| Modell | PHNE-2KA | PHSE-2KB | PHBE-2KB | PHXLE-2KA |
|---|---|---|---|---|
| Arbeitsbereich | 108 x 70 mm | 65 x 135 mm (1 Zone) 130 x 135 mm (2 Zonen) | 180 x 277 mm (1 Zone) 360 x 277 mm (2 Zonen) | 510 x 200 mm oder 510 x 410 mm (1 Zone) 510 x 610 mm (2 Zonen) |
| Maximale Leistung | 300 W | 500 W | 1800 W | 5400 W |
| Preis |
Technische Daten
| Temperaturbereich | 50°C - 250°C |
| Arbeitsbereich | 180 x 277 mm (1 Zone) 360 x 277 mm (2 Zonen) |
| Maximale Leistung | 1800 W |
| Schnittstellen | 4x Anschluss für Temperaturfühler, ROBOT, USB-B, AUX, PEDAL |
| Abmessungen | 426 x 444 x 41 mm |
| Gewicht | 6,9 kg |
Zubehör
Das JBC PHBE-2KB wird mit folgendem Zubehör geliefert:
- PHBE IR-Vorheizer
- PHBS IR-Vorheizerhalterung
- 1x PH218 Thermoelement Typ-K
- PH217 Kapton-Klebeband
- RJ45-Kabel
- Netzkabel
Vor-und Nachteile
- Hochwertige Qualität
- Große Leiterplatten
- Präzise Temperaturregelung
Downloads
| JBC PHBE-K manual |  (2.83 MB) | Download |
