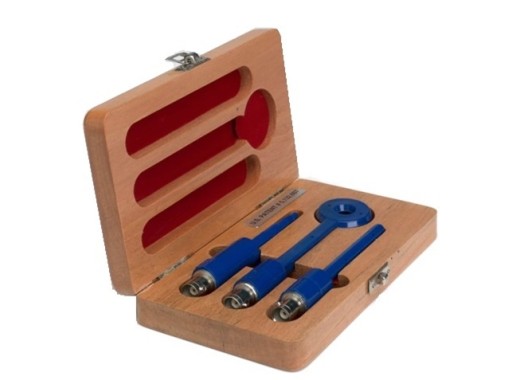

COM-Power PS-400 Nahfeldsondenset
Details
Das COM-Power PS-400 Set enthält 3 Typen von Nahfeldsonden mit BNC-Anschlüssen. Im Allgemeinen dienen sie dazu, Strahlungsprobleme bei Kabeln, Gehäusen, Leiterbahnen und ICs zu erkennen, bevor teure Konformitätsprüfungen durchgeführt werden.
Normalerweise wird die Breitbandsonde verwendet, um den allgemeinen Bereich der Emission zu lokalisieren. Dann wird die feine Sonde verwendet, um die Quelle auf eine bestimmte (fehlerhafte) Leiterbahn oder einen Stift zu isolieren. Die H-Feld-Schleifensonde wird am häufigsten verwendet, um die Integrität des Computergehäuses oder anderer magnetischer Geräuschquellen, z. B. großer Stromschaltkreise und Transformatoren, zu prüfen.
Übersicht der Sonden
| Modell | Typ | Frequenzbereich | Abmessungen |
|---|---|---|---|
| Schleife | H-Feld | 9 kHz - 5 GHz | 107 x 31 mm |
| Breitband | E-Feld | 50 kHz bis 5 GHz | 86 x 6 mm |
| Feine Spitze | E-Feld | 100 kHz bis 5 GHz | 84 x 6 mm |
Zubehör
Dieses Set enthält:- 3x Magnetfeldsonde:
- Schleifensonde
- Breitbandsonde
- Sonde mit feiner Spitze
- Aufbewahrungsbox
Downloads
| PS-400 datasheet |
 (659.65 KB) |
Download |
| PS-400 manual |
(125.62 KB) |
Download |
