Damit findet man auch defekte Bauteile, die nach einem einfachen Test ok sind.
Leider derzeit nur Wndows Software im Download fehlt. Linux sollte auch möglich sein!

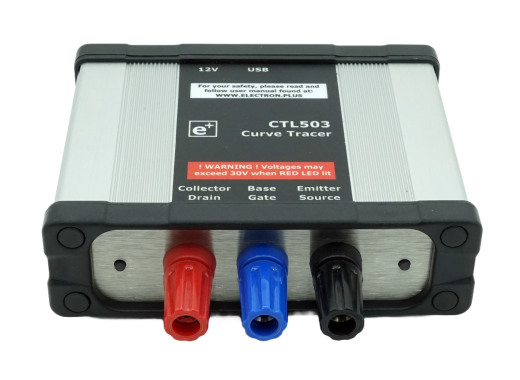

CTL503 Kennlinienschreiber
Details
Der CTL503 Kennlinienschreiber ist ein erschwingliches computergesteuertes Messsystem für Bipolartransistoren, FETs, MOSFETs, Dioden, Zeners und Triacs.
Der CTL503 ist in der Lage, Geräte bis zu 100 V und 3 A (unter Verwendung von Basis- oder Kollektorimpulsen) sowie viel kleinere Basis- und Kollektorspannungen (mehrere Kollektor- und Basiswiderstandsbereiche, einstellbare Spitzenspannungs-/Strombegrenzer) zu messen.
Unsere kostenlose Software ermöglicht die Steuerung und grafische Darstellung vieler Kurventypen (Vce ggü. Ic, Ib ggü. Ic, hFE, usw.) sowie die automatische Speicherung von Daten (CSV) und Grafiken (PNG) für detaillierte Analysen und die Aufnahme in Berichte. Durch die konstante Weiterentwicklung der PC-Software wird der Funktionsumfang des CTL503 ständig erweitert.
Der CTL503 wird über das mitgelieferte 12-V-Netzteil (1,5 A) mit Strom versorgt (austauschbarer Stecker für UK, EU, USA/CA und AU/NZ) und über USB (Kabel im Lieferumfang enthalten) mit dem PC verbunden. Ebenfalls im Lieferumfang enthalten sind ein Token zur Widerstandskalibrierung (CTL033) und ein SMT-Prüftoken (CTL011).
Kompatibel mit dem CS001 ZIF-Transistoradapter für eine schnelle und zuverlässige Verbindung während der Prüfung.
Spezifikationen
Stufengenerator
| Stufen | 1 bis 12 |
| Aktueller Modus | 1 μA bis 20 mA |
| Spannungsmodus | -10 V bis 10 V |
| Offset-Funktion | Ja (für Strom- und Spannungsmodus) |
| Automatische Fußklemme | Ja |
Kollektorgenerator
| Ablenkspannung | 0 V bis 100 V |
| Kollektorspitzenstrom | 3 A |
| Genauigkeit | < 1% |
| Konnektivität | USB (Host/Gerät) |
| Abmessungen | 112 x 111 x 35 mm |
| Gewicht | 300 g |
Zubehör
Der Kennlinienschreiber CTL503 wird geliefert mit:- 1x CTL033 Token zur Widerstandskalibrierung
- 1x CTL011 SMT-Prüftoken
Vor-und Nachteile
- Messung kleiner Basis- und Kollektorspannungen
- Messleitungen nicht enthalten
Downloads
| CTL503 curve tracer user manual |  (167.64 KB) | Download |
Neueste Kundenbewertungen
Alle Bewertungen (2)
Bewertung von Stephan Bode
Geschrieben am 04.01.2026
Bewertung von Lothar Gransow
Geschrieben am 01.01.2026
Das Scannen von Halbleitern funktioniert gut. Das Handling der Dateien könnte genauer beschrieben sein. Die Nutzung der Menüleiste ( unter Win11 25H2 ) führte zum "Einfrieren des Programmes. Nach der Neuinstallation funktionierte es wieder.
Hier wird wohl noch daran gearbeitet. Die Cursorfunktion ist hilfreich und einfach zu bedienen. Der Adapter funktioniert ebenfalls gut.
Insgesamt kommt das Gerät schon dicht an das bekannte Atlas DCA 75 Pro heran.
Hier wird wohl noch daran gearbeitet. Die Cursorfunktion ist hilfreich und einfach zu bedienen. Der Adapter funktioniert ebenfalls gut.
Insgesamt kommt das Gerät schon dicht an das bekannte Atlas DCA 75 Pro heran.
