Das GM328A testet Komponenten und zeigt die Testergebnisse auf dem übersichtlichen digitalen
LCD-Bildschirm an. Dieser Tester erkennt automatisch, ob ein NPN/PNP-Transistor, FET, eine Diode, eine Doppeldiode, ein Thyristor oder ein SCR angeschlossen ist und verfügt über eine automatische Erkennung der Pinbelegung der Bauteile.
Bei NPN- und PNP-Transistoren werden der Verstärkungsfaktor des gemeinsamen Emitterstroms und die Emitterschwellenspannung aus dem Emitterleckstrom gemessen.
Darüber hinaus werden 2 Widerstandsmessungen unterstützt, die die positive und negative Einschaltspannung darstellen. Bei einem FET werden die
Gate-Schwellenspannung und Gate-Kapazität gemessen werden. Dieser Tester kann auch als Signalgenerator und Frequenzmesser verwendet werden.

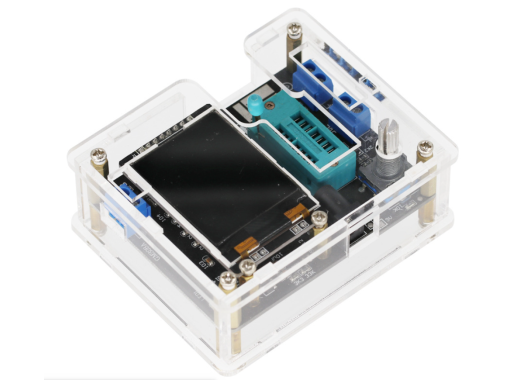

Der Tester wird mit einem transparenten Gehäuse geliefert, das noch zusammengebaut werden muss. (Dieses Gehäuse kann leicht von den Abbildungen abweichen)
Achtung! Bei diesem Produkt ist kein Adapter enthalten. Eine 9V-Batterie kann auch mit diesem Kabel verwendet werden.
Anzeige | 160 x 128 LCD (37 x 30 mm) |
Stromzufuhr | 6,8-12-V-Adapter (nicht enthalten) |
Stromstärke | 30 mA |
Widerstandsbereich (Auflösung) | 0 - 50 MΩ (0,01 Ω) |
Kapazitätsbereich (Auflösung) | 25pF - 100mF (1 pF) |
DC-Spannungsbereich | 0 - 50 V |
Frequenzbereich | 1 Hz - 2MHz |
PWM-Signal | 1 % - 99 % |
Abmessungen PCB | 78 x 62 mm |
GM328A Tutorial |
(351.44 KB) | Download |
GM328A manual |
(760.46 KB) | Download |
