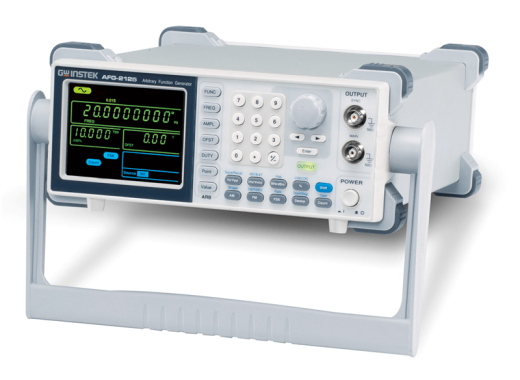

GW Instek AFG-2125 Funktionsgenerator
Details
Der AFG-2125 von GW Instek ist ein 25 MHz Funktionsgenerator mit 1 Kanal, der über gute Eigenschaften verfügt. So kann dieser Funktionsgenerator Signale mit 4k Punkten bei 10 Bit vertikaler Auflösung erzeugen. Darüber hinaus kann das Tastverhältnis der Blockwellensignale von 1% bis 99% variiert werden. Die Tatsache, dass das Tastverhältnis so weit einstellbar ist, ist bei Funktionsgeneratoren nicht üblich. Das hat den Vorteil, dass man auf diese Weise auch Impulssignale erzeugen kann. Darüber hinaus verfügt der Funktionsgenerator über einen eingebauten Frequenzzähler, der bis zu 150 MHz messen kann.
Der Funktionsgenerator bietet eine Ausgangsamplitude von bis zu 20 Vss und eine Auflösung von 0,1 Hz. Darüber hinaus kann der 2125 mehrere Modulationen des Signals durchführen. Der Funktionsgenerator kann AM/FM/PM/FSK modulieren. Die Möglichkeiten sind umfangreich.
Der 3,5" TFT-Bildschirm des AFG-2125 zeigt gleichzeitig die Wellenform, die Frequenz, die Amplitude, den Offset und andere wichtige Einstellungen an. Das macht die Bedienung sehr einfach.
Der Funktionsgenerator AFG-2125 kann auch über USB an einen Computer angeschlossen werden. Mit der mitgelieferten Software können beliebige Signale erstellt werden, die dann auf dem Generator erzeugt werden können. Darüber hinaus ist es möglich, CSV-Dateien auf das Gerät zu laden und so komplexe mathematische Funktionen auszuführen. Diese Wellenformen können auf dem Funktionsgenerator in einem der 10 Speicherplätze abgelegt werden.
Spezifikationen
| Kanal | 1 |
| Ausgangssignale | Sinus, Blockwelle, Sägezahn, Arbiträre Wellenformen |
| Frequenzbereich | Sinus und Rechteckwelle: 0,1 Hz - 12 MHz Sägezahn: 0,1 Hz - 1 MHz |
| Abtastrate | 20 MSa/s |
| Länge der Wellenform | 4 k Punkte |
| Vertikale Auflösung | 10 Bit |
| Horizontale Auflösung | 0,1 Hz |
| Stabilität/Präzision | ± 20 ppm |
| Amplitudenbereich | ≤ 20 MHz: 1 mVpp - 20 Vpp ≤ 25 MHz: 1 mVpp - 10 Vpp |
| Impedanz | 50 &Ohm; |
| Tastverhältnisbereich (Rechteckwelle) | 1% ~ 99% (≤ 100kHz) 10% ~ 90% (≤ 1MHz) 50% (≤ 25M Hz) |
| Modulation | AM / FM / Wobbeln / FSK / Frequenzzähler |
| Frequenzzähler | 5 - 150 MHz (35 mVrms - 30 Vrms) |
| Speicher | 10 Steckplätze |
| Konnektivität | USB (Gerät) |
| Anzeige | 3,5-ZOLL-TFT-LCD |
| Abmessungen | 260 x 107 x 293 mm |
| Gewicht | 2,5 kg |
Software
Die Software für die AFG2100-Serie kann auf der Website von GW Instek heruntergeladen werden.
Zubehör
Das AFG-2125 wird mit folgendem Zubehör geliefert
- Schnellstart-Anleitung
- Benutzerhandbuch
- Netzkabel
- Messleitung GTL-110 x2
- Erklärung zur rückführbaren Kalibrierung
Downloads
| GW Instek AFG 2X00 manual |  (2.76 MB) | Download |
| GW Instek AFG2X00 datasheet | (685.36 KB) | Download |
| DTC sample | (126.04 KB) | Download |
