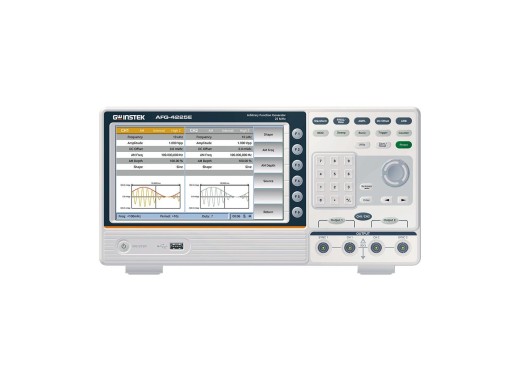

GW Instek AFG-4225E Funktionsgenerator
Details
Der GW Instek AFG-4225E ist ein zweikanaliger Funktionsgenerator mit einer maximalen Bandbreite von 25MHz und einer Abtastrate von 125MSa/s. Die Zweikanaligkeit ermöglicht Einstellungen wie Frequenz- und Amplitudenkopplung und Tracking. Als Teil der Einstiegsmodelle der GW Instek AFG-4000-Serie verfügt er über eine hohe Auflösung von 14 Bit, hat aber eine große Speichertiefe von 10Mpts pro Kanal. Der AFG-4225E hat auch mehrere Wellenformausgänge wie Sinus, Dreieck, Rechteck, Rampe, Puls, Rauschen, Arb und Oberwellen. Der Generator ist multifunktional und verfügt über viele Funktionen wie einen Sweep, Burst, Zählerfunktion und mehrere analoge und digitale Modulationsmodi. Der AFG-4225E verfügt außerdem über eine Wellenform-Editierfunktion mit 146 arbiträren eingebauten Wellenformen zur Bearbeitung und Ausgabe. Das Gerät ist mit einem 8-Zoll-LCD ausgestattet, das die Wellenformen leicht ablesbar macht. Außerdem verfügt das Gerät über USB-Host/Gerät-Schnittstellen zur Kommunikation.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | AFG-4125E | AFG-4125AE | AFG-4225E | AFG-4235 | AFG-4260 | AFG-4280 | AFG-4210H | AFG-4225H |
|---|---|---|---|---|---|---|---|---|
| Bandbreite | 25 MHz | 25 MHz | 25 MHz | 35 MHz | 60 MHz | 80 MHz | 100 MHz | 250 MHz |
| Kanäle | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Vertikale Auflösung | 14 Bit | 14 Bit | 14 Bit | 16 Bit | 16 Bit | 16 Bit | 16 Bit | 16 Bit |
| Abtastrate | 125 MSa/s | 125 MSa/s | 125 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 1,25 GSa/s |
| Länge der Wellenform | 16 kpts | 16 kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| Touchscreen | Nein |
Nein |
Nein |
Ja |
Ja |
Ja |
Ja |
Ja |
| Preis |
Technische Daten
| Frequenz-Auflösung | 1 µHz |
| Amplitudenbereich | 1 mVpp - 10 Vpp |
| Modulation | AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM |
| Eingebaute Funktionen | Sinus, Rechteck, Dreieck, Rampe, Impuls, Rauschen, Oberwellen, Oberschwingung, ARB |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-Host/Gerät |
| Anzeige | 8" TFT-LCD (800x480) |
| Abmessungen | 340 x 177 x 90 mm |
| Gewicht | 2,5 kg |
Zubehör
Das GW-Instek AFG-4225E wird mit dem folgenden Zubehör geliefert:
- 2x BNC-auf-Krokodilklemme-Kabel
- Netzkabel
- USB-Kabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- 14 Bit vertikale Auflösung
- 2 isolierte Ausgangskanäle
Downloads
| GW Instek AFG-4000 - User manual |  (4.04 MB) | Download |
| GW Instek AFG-4000 - Datasheet | (1.62 MB) | Download |
| DTC sample | (126.04 KB) | Download |
