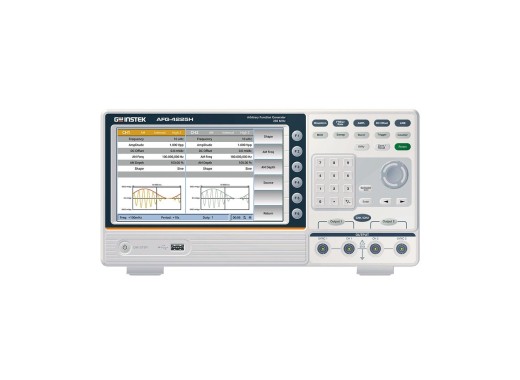

GW Instek AFG-4225H Funktionsgenerator
Details
Der GW Instek AFG-4225H ist ein zweikanaliger Funktionsgenerator aus der GW-Instek AFG-4000-Serie mit einer maximalen Bandbreite von 250MHz und einer Abtastrate von 1,25GSa/s. Die Zweikanaligkeit ermöglicht Einstellungen wie Frequenz- und Amplitudenkopplung und Tracking. Als Teil der höherwertigen Modelle der GW Instek AFG-4000-Serie verfügt er über eine sehr hohe Auflösung von 16 Bit und eine große Speichertiefe von 10Mpts pro Kanal. Der AFG-4225H verfügt außerdem über mehrere Wellenformausgänge wie Sinus, Dreieck, Rechteck, Rampe, Puls, Rauschen, Oberwellen, Oberschwingung und Rauschen. Der Generator ist multifunktional und verfügt über zahlreiche Funktionen wie Sweep, Burst, Zählerfunktion und mehrere analoge und digitale Modulationsmodi. Der AFG-4225H verfügt außerdem über eine Wellenform-Editierfunktion mit 146 arbiträren eingebauten Wellenformen zur Bearbeitung und Ausgabe. Das Gerät verfügt über einen 8-Zoll-Touchscreen-LCD-Bildschirm, der die Wellenformen leicht ablesbar und die Steuerung bequem macht. Darüber hinaus verfügt das Gerät über USB-Host/Gerät- und LAN-Schnittstellen zur Kommunikation.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | AFG-4125E | AFG-4125AE | AFG-4225E | AFG-4235 | AFG-4260 | AFG-4280 | AFG-4210H | AFG-4225H |
|---|---|---|---|---|---|---|---|---|
| Bandbreite | 25 MHz | 25 MHz | 25 MHz | 35 MHz | 60 MHz | 80 MHz | 100 MHz | 250 MHz |
| Kanäle | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Vertikale Auflösung | 14 Bit | 14 Bit | 14 Bit | 16 Bit | 16 Bit | 16 Bit | 16 Bit | 16 Bit |
| Abtastrate | 125 MSa/s | 125 MSa/s | 125 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 1,25 GSa/s |
| Länge der Wellenform | 16 kpts | 16 kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| Touchscreen | Nein |
Nein |
Nein |
Ja |
Ja |
Ja |
Ja |
Ja |
| Preis |
Technische Daten
| Frequenz-Auflösung | 1 µHz |
| Amplitudenbereich | 1 mVpp - 10 Vpp |
| Modulation | AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM |
| Eingebaute Funktionen | Sinus, Rechteck, Dreieck, Rampe, Impuls, Rauschen, Oberwellen, Oberschwingung, ARB |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-Host/Gerät, LAN |
| Anzeige | 8" TFT-Touchscreen-LCD (800x480) |
| Abmessungen | 340 x 177 x 90 mm |
| Gewicht | 2,5 kg |
Zubehör
Das GW-Instek AFG-4225H wird mit dem folgenden Zubehör geliefert:
- 2x BNC-Kabel
- Netzkabel
- USB-Kabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- 2 isolierte Ausgangskanäle
- 16 Bit vertikale Auflösung
- Speichertiefe von 10Mpts
- Sehr hohe Abtastrate von 1,25GSa/s
Downloads
| GW Instek AFG-4000 - User manual |  (4.04 MB) | Download |
| GW Instek AFG-4000 - Datasheet | (1.62 MB) | Download |
| DTC sample | (126.04 KB) | Download |
