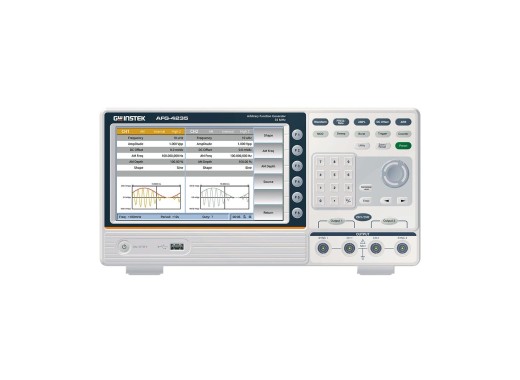

GW Instek AFG-4235 Funktionsgenerator
Details
Der GW Instek AFG-4235 ist ein zweikanaliger Funktionsgenerator aus der GW-Instek AFG-4000-Serie mit einer maximalen Bandbreite von 35 MHz und einer Abtastrate von 500 MSa/s. Die Zweikanaligkeit ermöglicht Einstellungen wie Frequenzkopplung und Amplituden-Tracking. Die Zweikanaligkeit ermöglicht Einstellungen wie Frequenz- und Amplitudenkopplung und Tracking. Als Teil der mittleren Modelle der GW Instek AFG-4000-Serie verfügt er über eine sehr hohe Auflösung von 16 Bit und eine große Speichertiefe von 10Mpts pro Kanal. Der AFG-4235 hat außerdem mehrere Wellenformausgänge wie Sinus, Dreieck, Rechteck, Rampe, Puls, Rauschen, Arb und Oberwellen. Der Generator ist multifunktional und verfügt über viele Funktionen wie eine Sweep-, Burst- und Zählerfunktion sowie mehrere analoge und digitale Modulationsmodi. Der AFG-4235 verfügt außerdem über eine Wellenform-Editierfunktion mit 146 arbiträren, eingebauten Wellenformen zur Bearbeitung und Ausgabe. Das Gerät ist mit einem 8-Zoll-Touchscreen-LCD ausgestattet, das die Wellenformen leicht ablesbar und die Steuerung bequem macht. Außerdem verfügt das Gerät über USB-Host/Gerät- und LAN-Schnittstellen zur Kommunikation.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | AFG-4125E | AFG-4125AE | AFG-4225E | AFG-4235 | AFG-4260 | AFG-4280 | AFG-4210H | AFG-4225H |
|---|---|---|---|---|---|---|---|---|
| Bandbreite | 25 MHz | 25 MHz | 25 MHz | 35 MHz | 60 MHz | 80 MHz | 100 MHz | 250 MHz |
| Kanäle | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Vertikale Auflösung | 14 Bit | 14 Bit | 14 Bit | 16 Bit | 16 Bit | 16 Bit | 16 Bit | 16 Bit |
| Abtastrate | 125 MSa/s | 125 MSa/s | 125 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 500 MSa/s | 1,25 GSa/s |
| Länge der Wellenform | 16 kpts | 16 kpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts | 10 Mpts |
| Touchscreen | Nein |
Nein |
Nein |
Ja |
Ja |
Ja |
Ja |
Ja |
| Preis |
Technische Daten
| Frequenz-Auflösung | 1 µHz |
| Amplitudenbereich | 1 mVpp - 10 Vpp |
| Modulation | AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM |
| Eingebaute Funktionen | Sinus, Rechteck, Dreieck, Rampe, Impuls, Rauschen, Oberwellen, Oberschwingung, ARB |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-Host/Gerät, LAN |
| Anzeige | 8" TFT-Touchscreen-LCD (800x480) |
| Abmessungen | 340 x 177 x 90 mm |
| Gewicht | 2,5 kg |
Zubehör
Das GW-Instek AFG-4235 wird mit dem folgenden Zubehör geliefert:
- 2x BNC-auf-Krokodilklemme-Kabel
- Netzkabel
- USB-Kabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- 2 isolierte Ausgangskanäle
- 16 Bit vertikale Auflösung
- Speichertiefe von 10Mpts
Downloads
| GW Instek AFG-4000 - User manual |  (4.04 MB) | Download |
| GW Instek AFG-4000 - Datasheet | (1.62 MB) | Download |
| DTC sample | (126.04 KB) | Download |
