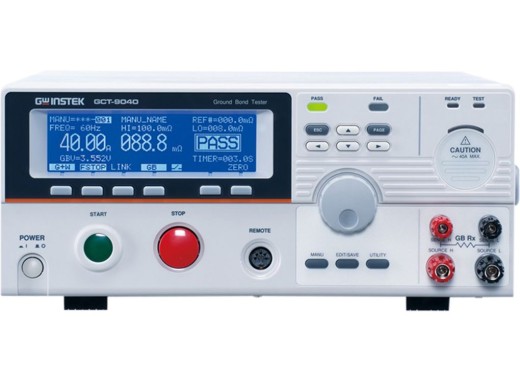

GW Instek GCT-9040 Erdungsprüfgerät
Details
Der GW Instek GCT-9040 ist ein 40A AC Erdungstester und ist der Nachfolger des erfolgreichen GCT-630 von GW Instek. Der Zweck des GCT-9040 ist es, zu prüfen, ob die leitenden Teile eines Stromkreises und ihre Masse gut verbunden sind. Dazu misst er, ob ein elektrischer Pfad zwischen leitenden Metallen und der Masse der Stromversorgung besteht. Mit diesem Test wird die Qualität des Pfades überprüft.
Der Tester hat einen maximalen AC-Prüfstrom von 40A und verwendet wie vergleichbare Modelle das vielversprechende PWM-Design für maximale Effizienz und Zuverlässigkeit.
Der GW Instek GCT-9040 Erdungstester kann an andere elektrische Sicherheitstester, wie die GW Instek GPT-9800- und GPT-9900(A)-Serie, angeschlossen werden. So kann beispielsweise das GPT-9902A, das in der Lage ist, Wechsel- und Gleichstromfestigkeitsprüfungen durchzuführen, extern an das GCT-9040 angeschlossen werden, um noch umfangreichere Prüfungen durchzuführen. Der GCT-9040 kann auch an die ursprünglichen All-in-One-Tester (wie den GPT-9904) angeschlossen werden, um gleichzeitig den Ausgangstest durchzuführen. Dieser Test ermöglicht es den Geräten, den Prüfling gleichzeitig zu testen, wodurch die Gesamttestzeit verkürzt wird. In diesem Fall übernimmt der GCT-9040 die Kontrolle über die beiden Prüfgeräte, um Verwechslungen zu vermeiden.
Was schließlich die Fernsteuerung und Datenabfrage betrifft, so bietet der GCT-9040 nicht nur eine Standard-USB-Schnittstelle (optional GPIB) zur Steuerung aller Funktionen, sondern auch die Steuerung der angeschlossenen Sicherheitstester (GPT-9800/9900/9900/9900A-Serie) über Befehle zum Auslesen der Messergebnisse.
Optional bietet der GCT-9040 einen GPIB-Anschluss. Wenn Sie daran interessiert sind, kontaktieren Sie uns bitte.
Spezifikationen
| Ausgangsstrom | 3,00 A - 40,00 A ac |
| Auflösung des Stroms | 0.01 A |
| Stromgenauigkeit |
3 A - 8 A : ±(1% + 0,2 A) 8 A - 4 0A : ±(1% + 0,05 A) |
| Prüfspannung | 8V ac max (offener Stromkreis) |
| Frequenz der Prüfspannung | 50/60 Hz |
| Widerstandsbereich | 1,0 mΩ - 650,0 mΩ |
| Auflösung des Widerstands | 0,1 mΩ |
| Genauigkeit des Widerstandes | ±(1% + 2 mΩ) |
| Speicher | 100 Sätze |
| Schnittstelle | USB, LINK, GPIB (optional), Fernsteuerung, E/A |
| Anzeige | 240 x 64 Ice Blue Dot Matrix LCD |
| Gewicht | 17.0kg |
| Abmessungen | 330 x 148 x 460 mm |
Zubehör
Der GW Instek GCT-9040 wird inklusive Zubehör geliefert:
- Schnellstartanleitung
- Netzkabel
- USB-Kabel
- Messleitungen
- LINK-Kabel
- REMOTE-Terminal-Stecker
- Verriegelungsschlüssel
- Benutzerhandbuch
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Kompatibel mit GPT-9800/9900(A)
- Zuverlässig und effizient
Downloads
| GW Instek GCT-9040 datasheet |  (173.1 KB) | Download |
| DTC sample | (126.04 KB) | Download |
