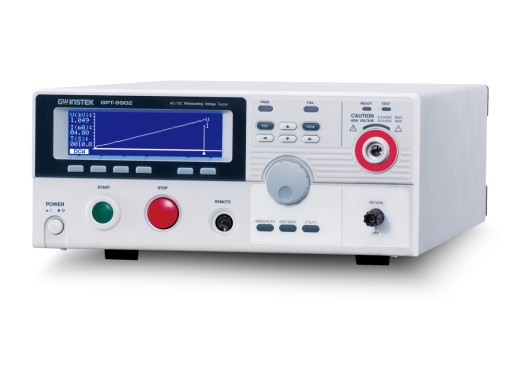

GW Instek GPT-9902A Hi-Pot-Prüfgerät

Die Hi-Pot-Prüfgeräte der Serie GPT-9900 von GW Instek sind qualitativ hochwertige Hi-Pot-Prüfgeräte. Viele Funktionen und eine maximale Prüfspannung von 5 kV machen diese Prüfgeräte zu einer guten Wahl. Die Geräte bieten AC/DC-Festigkeitsprüfung, Isolationswiderstandsprüfung, Erdungsprüfung und Lichtbogenerkennung. Die Serie GPT-9900 ist das Nachfolgemodell des Hi-Pot-Testers GPT-9800 und verfügt über eine erhöhte Kapazität von 500 VA anstelle von 200 VA beim GPT-9800. Die GPT-9900-Serie verfügt außerdem über eine Sweep-Funktion. Der GW Instek GPT-9902A verfügt über Hi-Pot-Tests (AC- und DC-Festigkeit).

Die Tester sind für eine einfache Bedienung konzipiert. Das hochauflösende Punkt-LCD-Display zeigt deutlich an, welche Einstellungen gewählt wurden und ob der Prüfling die eingestellten Anforderungen erfüllt. Die Geräte erfüllen die Prüfanforderungen von IEC, EN, UL, CSA und CE.

Das GPT-9900 kann über USB, RS-232C und optional GPIB zur Fernsteuerung und Datenaufzeichnung an einen Computer angeschlossen werden.

Bei der Arbeit mit hohen Spannungen wie 5 kV ist es wichtig, dass keine Sicherheitsprobleme auftreten. Die Tester sind so konzipiert, dass die Wahrscheinlichkeit eines solchen Ereignisses minimiert wird. Wenn die Prüfung abgeschlossen ist oder eine gefährliche Situation auftritt, schalten sie die Spannung innerhalb von 150 µs nach dem Ausgang ab.

Die Prüfgeräte bieten die Möglichkeit, 100 Standardeinstellungen zu speichern. Davon können 16 automatisch auf Tastendruck ausgeführt werden.

Prüfungen

Hi-Pot (DC/AC-Festigkeit)
Ziel: Verhindern, dass die Benutzer eines Produkts einen elektrischen Schlag erhalten, z. B. aufgrund eines Fehlers in der elektrischen Isolierung.
Methode: Durch Messung der Strommenge, die zwischen dem Hochspannungsteil und dem "sicheren" Niederspannungsteil entweicht, während das Produkt im Hochspannungsmodus verwendet wird, kann man messen, ob gefährliche Situationen auftreten können.

Prüfung der Isolierung
Ziel: Prüfung der Qualität der Isolierung
Methode: Ähnlich wie beim Hi-Pot-Test wird gemessen, wie viel Strom aus dem Hochspannungsteil in den Niederspannungsteil des Stromkreises entweicht.

Masseverbindung
Ziel: Prüfen, ob alle schaltenden, leitenden Teile und ihre Masse gut verbunden sind.
Methode:

Prüfen, ob es einen elektrischen Pfad zwischen leitenden Metallen und der Masse der Stromversorgung gibt. Die Qualität des Pfades wird geprüft.

Lichtbogenerkennung
Ziel: Aufdeckung potenzieller Probleme wie lose Schrauben oder schlechte Isolierung.
Methode: Messung der Dauer der Stromspitze, die durch eine drastische Änderung der Versorgungsspannung verursacht wird. Dies wird normalerweise während einer Hi-Pot-Messung durchgeführt.

Modelle

Die Unterschiede zwischen den Modellen der Serie GPT-9800 werden in der folgenden Tabelle erläutert

ModellACDCIsolation

widerstandMasse

bondPreis

GPT-9901A					2403.32 Inkl. MwSt: 2.403,32 € Exkl. MwSt: 2.019,60 €
GPT-9902A					2761.04 Inkl. MwSt: 2.761,04 € Exkl. MwSt: 2.320,20 €
GPT-9903A					3374.72 Inkl. MwSt: 3.374,72 € Exkl. MwSt: 2.835,90 €
GPT-9904					5049.77 Inkl. MwSt: 5.049,77 € Exkl. MwSt: 4.243,50 €

Spezifikationen

Ausgangsspannungsbereich	0,050 kV ~ 5,000 kV ac
Auflösung der Ausgangsspannung	2 V
Maximale Leistung	500 VA
Maximaler Strom	100 mA (0,5kV - 5kV) 10 mA (0,05kV - 0,5kV)
Wellenform der Ausgangsspannung	Sinus, 50/60 Hz (einstellbar)
Anzeige	240 x 64 Punktmatrix-LED-Hintergrundbeleuchtung LCD
Schnittstelle	USB 2.0, RS232C, (optional GPIB)
Gewicht (ohne Gehäuse)	27 kg
Abmessungen	587 x 148 x 330 mm (LxBxH)

Zubehör

Alle GPT-9900-Prüfgeräte werden inklusive Zubehör geliefert:

• CTC (rückführbares Kalibrierungszertifikat)
• Netzkabel
• Schlüssel für die Verriegelung
• Bremsterminal-Steckeranschluss
• Test Drähte

Optional ist eine GPIB-Erweiterung erhältlich.
