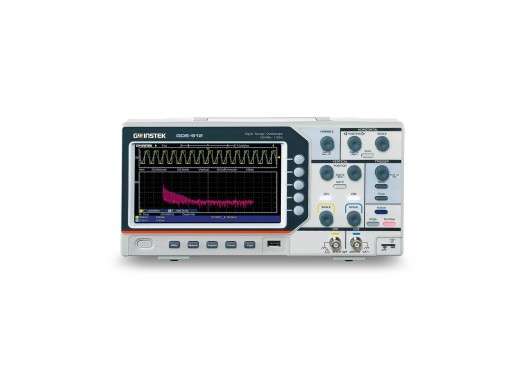

GW Instek GDS-912 Oszilloskop
Details
Das GW Instek GDS-912 ist ein preiswertes 8-Bit-Hochgeschwindigkeits-Oszilloskop mit 2 Kanälen. Die Bandbreite dieses Oszilloskops beträgt 100 MHz und jeder Kanal hat eine Abtastrate von 1GS/s und eine Speichertiefe von 20 Mpts. Dies macht es zu einem großartigen Einstiegsoszilloskop für die Ausbildung und für Hobbyisten, die ein preiswertes Oszilloskop mit guter Leistung suchen. Darüber hinaus kann das GDS-912 FFTs mit 6 verschiedenen Fenstertypen durchführen, und das Oszilloskop unterstützt die gleichzeitige Anzeige des kontinuierlichen und des Frequenz-Zeitbereichs.
Es gibt zwei USB-Anschlüsse, einen zum Speichern von Daten und den anderen zum Anschluss des Oszilloskops an einen PC zur Steuerung/Datenspeicherung. Die erforderliche Software und Treiber können hier heruntergeladen werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
| Modell | GDS-912 | GDS-912G |
|---|---|---|
| Funktionsgenerator |
Nein
|
Ja
|
| Preis |
Technische Daten
| Bandbreite | 100 MHz |
| Kanäle | 2 |
| Speichertiefe | 20 Mpts pro Kanal |
| Abtastrate | 1 GS/s pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Vertikale Skala | 2 mV/Teilung - 10 V/Teilung |
| Horizontale Skala | 2 ns/Teilung - 1000 s/Teilung |
| Eingangsimpedanz | 1 MΩ ± 2% |
| Schnittstellen | USB 2.0 Host, USB-Speichergerät |
| Anzeige | 7" TFT-LCD (800 x 480) |
| Abmessungen | 301 x 152 x 70 mm |
| Gewicht | 1,1 kg |
Zubehör
Das GDS-912 wird geliefert mit:
- 1x Netzkabel
- 1x USB-Kabel
- 2x 100MHz (10:1 / 1:1) Tastkopf
Vor-und Nachteile
- Hohe Bandbreite von 100 MHz
- 1GS/s Abtastrate
- 20 Mpts pro Kanal
- 8-Bit-Auflösung
Downloads
| GW Instek GDS-912 Datasheet |  (1.88 MB) | Download |
| GW Instek GDS-912 User Manual | (2.42 MB) | Download |
| GW Instek GDS-912 Programing Manual | (574.64 KB) | Download |
