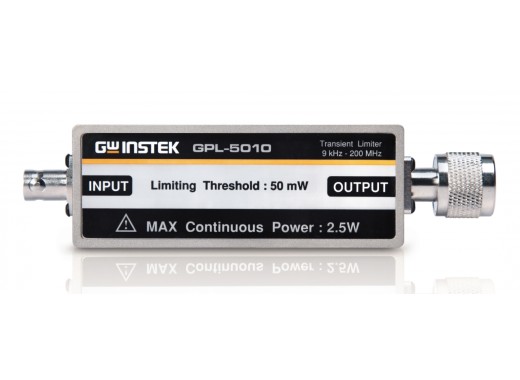

GW Instek GPL-5010 Transientenbegrenzer
Details
Der GW Instek GPL-5010 ist ein Transientenbegrenzer, der zum Schutz von Prüfgeräten eingesetzt wird. Durch die Platzierung des Begrenzers zwischen dem LISN und dem Spektrumanalysator während der EMI-Tests bietet er dem Spektrumanalysator Schutz vor Überlastung und großen Spitzenwerten. Der GPL-5010 kann einer Dauerleistung von 2,5 W oder einer wesentlich höheren Impulsleistung standhalten. Außerdem ist dieser Begrenzer CE-zertifiziert.
Spezifikationen
| Elektrische Spezifikationen | |||||||||||||||||||||
| |||||||||||||||||||||
| Betriebstemperatur | 0 ℃ - 55 ℃ | ||||||||||||||||||||
| Lagertemperatur | -40 ℃ - 80 ℃ | ||||||||||||||||||||
| Steckverbinder | Eingang: BNC (Buchse) Ausgang: N (Stecker) | ||||||||||||||||||||
| Abmessungen | 118 x 44 x 23 mm | ||||||||||||||||||||
| Gewicht | 92 g | ||||||||||||||||||||
Zubehör
Der GPL-5010 wird standardmäßig mit folgendem Zubehör geliefert
- Garantiekarte
- Testbericht
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- HPF gegen Stromversorgungsgeräusche
- CE-Zertifizierung
- Erfordert möglicherweise Koaxialadapter
Downloads
| GW Instek GPL-5010 manual |  (354.76 KB) | Download |
| DTC sample | (126.04 KB) | Download |
