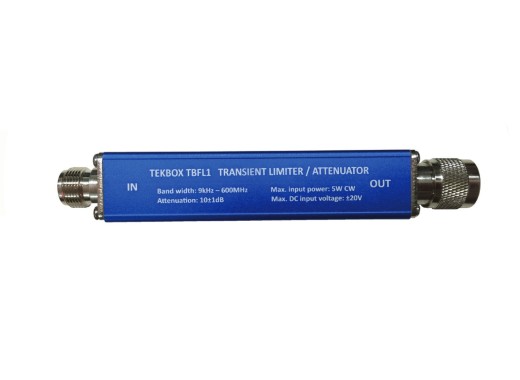

Tekbox TBFL1 Transientenbegrenzer

Der Tekbox TBFL1 Transientenbegrenzer wird zwischen dem LISN und dem Spektrumanalysator bei leitungsgebundenen Emissionsprüfungen benötigt. Das Ein- und Ausschalten des Prüflings führt zu großen Spitzen am Ausgang des LISN.

Der TBFL1 von Tekox bietet einen sehr guten Schutz und ist sehr überlastfähig. Er kann eine Dauerleistung von 5 Watt und eine um ein Vielfaches höhere Spitzenleistung bewältigen. Als zusätzlichen Schutz enthält die TBFL1 eine Gasentladungsröhre, die oberhalb von 50 V detoniert. In Bezug auf den Schutz ist diese Tekbox also viel besser als die meisten anderen Begrenzer.

Darüber hinaus ist die TBFL1 bis 600MHz voll spezifiziert und damit bereits für die Zukunft gerüstet.

Tekbox TBFL1 Spezifikationen

• Frequenzbereich: 9 kHz - 600 MHz
• Dämpfung: 10 dB - 0,5/+1,2 dB im Frequenzband (9 kHz bis 600 MHz)
• HP-Filter-Dämpfung: > 30 dB @ 2kHz
• Max. kontinuierliche RF-Eingangsleistung: 5 W (+37 dBm) im Band
• Max. DC-Eingangsspannung ± 20 V
• Eingangsanpassung, linearer Bereich: 9 kHz - 600 MHz < - 16 dB
• Ausgangsanpassung, linearer Bereich: 9 kHz - 600 MHz < - 23 dB
• Begrenzungsschwelle: +11 dBm (bei 37dBm Eingangspegel)
• Anschlüsse: N-Typ (m) Ausgang und N-Typ (f) Eingang
• Abmessungen: 156 mm x 26 mm x 26 mm

Geliefert in einer ordentlichen Holzkiste.
