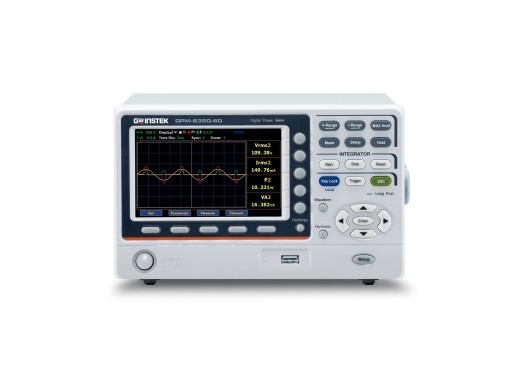

GW Instek GPM-8320-60 digitaler Leistungsmesser
Details
Das GW Instek GPM-8320-60 ist ein hochpräzises, programmierbares digitales 2-Kanal-Leistungsmessgerät, das für gleichzeitige 3-Phasen-Messungen an Wechsel- und Gleichstromversorgungen verwendet werden kann, mit einer Testbandbreite von 0,1Hz bis 100kHz + DC und einem A/D-Wandler von 16 Bit mit einer Abtastrate von 300kHz. Dieses Modell hat eine maximale Stromstärke von 60 A.
Verfügt über eine Taste zur Auswahl der Verdrahtung (1P3W, 3P3W, 3P4W, 3V3A) und eine Autoranging-Funktion für den Integrationsmodus. Die Messungen können über die RS-232C-, USB- (Gerät/Host) und LAN-Anschlüsse abgerufen und gespeichert werden. Zeigt die Wellenformen von V (Spannung), I (Strom) und P (Leistung) an. Screenshots der Wellenformanzeigen können über den USB-Host erfasst werden.
Dieses Produkt entspricht der IEC 61000- 4- 7 und eignet sich somit für die Durchführung von (inter)harmonischen Messungen (50/60 Hz) für EMV-Prüfungen.
Modellübersicht
| Modell | GPM-8320 | GPM-8320-60 | GPM-8330 | GPM-8330-60 |
|---|---|---|---|---|
| Kanäle | 2 | 2 | 3 | 3 |
| Maximaler Strom | 20 A | 60 A | 20 A | 60 A |
| Preis |
Technische Daten
| Elektrische Daten | |||||||||||||
|
|||||||||||||
| Schnittstellen | RS-232C, USB (Gerät/Host), LAN | ||||||||||||
| Display | 5-Zoll-TFT | ||||||||||||
| Abmessungen | 220 x 132 x 402,5 mm | ||||||||||||
| Gewicht | 3,4 kg | ||||||||||||
Zubehör
Der GPM-8320-60 wird standardmäßig mit folgendem Zubehör geliefert:
- Netzkabel
- 2x Messleitung (GTL-209)
- 2x Messleitung (GTL-212)
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Hohe Genauigkeit
- Gleichzeitige Anzeige von V/I/P-Wellenformen
- Kein integriertes GPIB
Downloads
| GPM-8320/8330-60 datasheet |  (788.54 KB) | Download |
| GPM-8320/8330-60 user manual | (6.89 MB) | Download |
