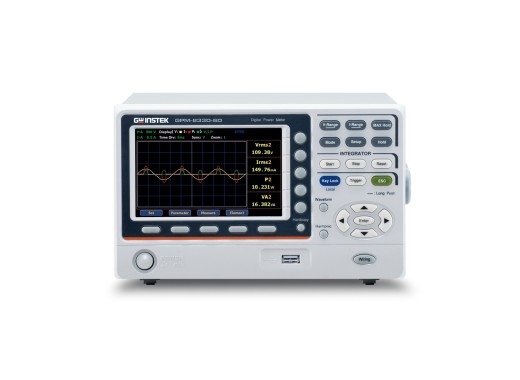

GW Instek GPM-8330-60 digitaler Leistungsmesser
Details
Das GW Instek GPM-8330-60 ist ein hochpräzises, programmierbares 3-Kanal-Digitalleistungsmessgerät für die gleichzeitige 3-Phasen-Leistungsmessung an Wechsel- und Gleichstromversorgungen. Es bietet eine Messbandbreite von 0,1 Hz bis 100 kHz + Gleichstrom und verfügt über einen 16-Bit-A/D-Wandler mit einer Abtastrate von 300 kHz. Dieses Modell verfügt über einen maximalen Eingangsstrom von 60 A.
Es bietet eine Auswahl der Verdrahtungskonfiguration (1P3W, 3P3W, 3P4W, 3V3A) sowie eine automatische Bereichsumschaltung für den Integrationsmodus. Die Messungen können über die RS-232C-, USB- (Gerät/Host) und LAN-Anschlüsse abgerufen und gespeichert werden. Das Gerät zeigt auch die Wellenformen von V (Spannung), I (Strom) und P (Leistung) an. Screenshots der Wellenformanzeigen können über den USB-Host erfasst werden.
Dieses Produkt entspricht der IEC 61000- 4- 7 und eignet sich somit für die Durchführung von (inter)harmonischen Messungen (50/60 Hz) für EMV-Prüfungen.
Modellübersicht
| Modell | GPM-8320 | GPM-8320-60 | GPM-8330 | GPM-8330-60 |
|---|---|---|---|---|
| Kanäle | 2 | 2 | 3 | 3 |
| Maximaler Strom | 20 A | 60 A | 20 A | 60 A |
| Preis |
Technische Daten
| Elektrische Daten | |||||||||||||
|
|||||||||||||
| Schnittstellen | RS-232C, USB (Gerät/Host), LAN | ||||||||||||
| Display | 5-Zoll-TFT | ||||||||||||
| Abmessungen | 220 × 132 × 402,5 mm | ||||||||||||
| Gewicht | 3,85 kg | ||||||||||||
Zubehör
Der GPM-8330-60 wird standardmäßig mit folgendem Zubehör geliefert:
- Netzkabel
- 3x Messleitung (GTL-209)
- 3× (GTL-212)
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Hohe Genauigkeit
- Gleichzeitige Anzeige von V/I/P-Wellenformen
- Kein integriertes GPIB
Downloads
| GPM-8320/8330-60 datasheet |  (788.54 KB) | Download |
| GPM-8320/8330-60 user manual | (6.89 MB) | Download |
