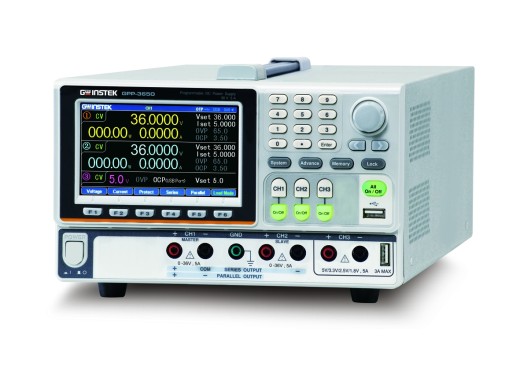

Das GW Instek GPP-3650 ist ein programmierbares DC-Netzgerät mit 3 Kanälen und einer Ausgangsleistung von 385 W. Die ersten beiden Kanäle haben eine Ausgangsspannung von 0-36V und einen Ausgangsstrom von 0-5A.
Der dritte Kanal hat eine Ausgangsspannung von 1,8/2,5/3,3/5V und einen Ausgangsstrom von 5A. Mit einem Ausgangsstrom von 5A für beide Kanäle liefert dieses Netzgerät mehr als die üblichen 3A Stromstärke von Modellen wie dem GPP-4323.
Das GPP-3650 hat eine hohe Programmauflösung von 1 mV/0,1 mA, eine Rückleseauflösung von 0,1 mV/0,1 mA und ein geringes Rauschen von ≤ 1 mVeff/≤ 2 mArms.
Eine einzigartige Funktion des GPP-3650 ist der Verpolungsschutz, durch den die Stromversorgung vor falsch angeschlossenen Batterien geschützt wird. Das Netzgerät verfügt über eine interne Schaltung, die es ermöglicht, die ersten beiden Kanäle in Reihe oder parallel zu schalten, ohne dass eine zusätzliche Verkabelung erforderlich ist.
Außerdem verfügt es über mehrere Anzeigemodi, darunter Ein- oder Mehrkanal-Einstellwerte, Messwerte und Wellenformanzeigen. Es ist auch möglich, Bedingungen festzulegen, um den Prüfling durch einen akustischen Alarm oder automatische Abschaltung der Stromversorgung zu schützen.
Darüber hinaus verfügt dieses Netzgerät über eine Ausgangsschreiberfunktion, die Spannung/Strom im internen Speicher aufzeichnen kann. Das Ergebnis kann als .REC- oder .CSV-Datei gespeichert werden.
Elektronische Last
Der GW Instek GPP-3650 verfügt über eine Lastfunktion, mit der CH1 und CH2 auch als Last verwendet werden können.
CH1 und CH2 können zusammen eine maximale Leistung von 50W ziehen. Die Last kann im CV-, CC- und CR-Modus arbeiten.
Darüber hinaus kann die Funktion beider Kanäle unabhängig voneinander gewählt werden, was die Verwendung von 2 Netzteilen, 1 Netzteil und 1 Last oder 2 Lasten ermöglicht.
Spezifikationen
| Spezifikationen der Labornetzteile
|
| Gesamtvermögen | 385 W |
| Ausgänge | 3 |
| Spannungsbereich | CH1: 0 - 36 V
CH2: 0 - 36 V
CH3: 0 - 5 V |
| Strombereich | CH1: 0 - 5 A
CH2: 0 - 5 A
CH3: 0 - 5 A |
| Entschließung | 1 mV / 0.1 mA |
| Wellenlänge | ≤ 1 mVrms / ≤ 2 mArms |
|
| Spezifikationen für elektronische Lasten
|
| Gesamtvermögen | 50 W |
| Ausgänge | 2 |
| Spannungsbereich | CH1: 1 V - 36.5 V
CH2: 1 V - 36.5 V |
| Strombereich | CH1: 0 - 5.2 A
CH2: 0 - 5.2 A |
| Widerstandsbereich | CH1: 1 Ω - 1 KΩ
CH2: 1 Ω - 1 KΩ |
| Entschließung | 10 mV / 0.1 mA / 1 Ω |
|
| Schutz | OPP, OCP, OVP, OTP |
| Schnittstellen | USB, USB-B, LAN, RS232, Ext I/O |
| Anzeige | 4.3" TFT LCD |
| Abmessungen | 213 x 145 x 362 mm |
| Gewicht | 10 kg |
Optionen
| GPIB |
Mit dieser Option werden die Netzteile der GPP-Serie um einen GPIB-Anschluss erweitert. Diese Option wird vom Hersteller installiert.
| |
Zubehör
Das GPP-3650 Netzgerät wird mit folgendem Zubehör geliefert:
- Netzkabel
- Messleitungen
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Elektronische Lastfunktion
- Interne serielle und parallele Verbindung
Downloads
(3.24 MB)
