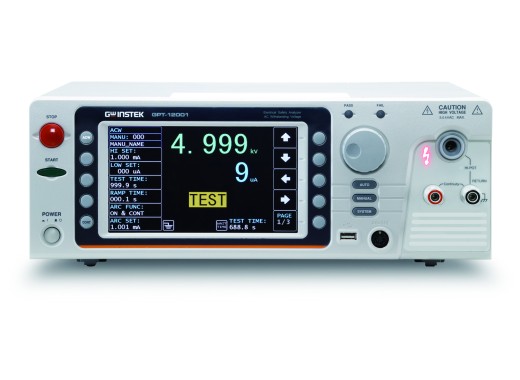

GW Instek GPT-12001 Hi-Pot-Prüfgerät
Details
Die Hi-Pot-Tester der Serie GPT-12000 von GW Instek sind preiswerte Hi-Pot-Tester. Das GPT-12001 ist in der Lage, eine Wechselspannungsprüfung durchzuführen. Dieser Hi-Pot-Tester ist aufgrund seiner vielen Funktionen und einer maximalen Prüfspannung von 5 kV eine gute Wahl. Der GPT-12000 verfügt außerdem über einen automatischen Wobbel- und Tabellentest sowie eine Statistikfunktion. Die GPT-12000-Serie hat eine Prüfkapazität von 200VA und kann kapazitive Lasten bis zu 47 μF prüfen.
Die Tester sind einfach zu bedienen, das hochauflösende LCD-Display zeigt deutlich an, welche Einstellungen gewählt wurden und ob der Prüfling die eingestellten Anforderungen erfüllt. Die Geräte erfüllen die Prüfanforderungen von IEC, EN, UL, CSA, GB, JIS und anderen. Darüber hinaus entsprechen diese Hi-pot-Tester der IEC 61010-2-034.
Das GPT-12000 kann über einen USB-Host-Anschluss, RS-232C und optional GPIB an einen Computer angeschlossen werden, um Daten zu speichern.
Bei der Arbeit mit hohen Spannungen wie 5 kV ist es wichtig, dass keine Sicherheitsprobleme auftreten. Die Tester sind so konstruiert, dass sie diese Gefahr minimieren, d.h. sie schalten die Spannung ab, wenn der Test beendet ist oder eine gefährliche Situation auftritt.
Die Prüfgeräte bieten die Möglichkeit, 100 Standardeinstellungen zu speichern. Davon können 16 automatisch auf Knopfdruck ausgeführt werden.
Prüfungen
Hi-Pot (DC/AC-Festigkeit)
Ziel: Verhindern, dass die Benutzer eines Produkts einen elektrischen Schlag erhalten, z. B. aufgrund eines Versagens der elektrischen Isolierung.
Methode: Durch Messung der Strommenge, die zwischen dem Hochspannungsteil und dem "sicheren" Niederspannungsteil entweicht, während das Produkt im Hochspannungsmodus verwendet wird, kann man messen, ob gefährliche Situationen auftreten können.
Prüfung der Isolierung
Ziel: Prüfung der Qualität der Isolierung
Methode: Ähnlich wie beim Hi-Pot-Test wird gemessen, wie viel Strom aus dem Hochspannungsteil in den Niederspannungsteil des Stromkreises entweicht.
Masseverbindung
Ziel: Prüfen, ob alle schaltenden, leitenden Teile und ihre Masse gut verbunden sind.
Methode:
Lichtbogenerkennung
Ziel: Aufdecken potenzieller Probleme wie lose Schrauben oder schlechte Isolierung.
Methode: Messung der Dauer der Stromspitze, die durch eine drastische Änderung der Versorgungsspannung verursacht wird. Dies wird in der Regel während einer Hi-Pot-Messung durchgeführt.
Modelle
Die Unterschiede zwischen den Modellen der Serie GPT-12000 werden in der nachstehenden Tabelle erläutert.
| Modell | AC | DC | Isolationswiderstand | Masseverbindung | Kontinuität der Erdung | Preis |
|---|---|---|---|---|---|---|
| GPT-12001 | ||||||
| GPT-12002 | ||||||
| GPT-12003 | ||||||
| GPT-12004 |
Spezifikationen
| Ausgangsspannungsbereich | 0,050 kV ~ 5,000 kV ac |
| Auflösung der Ausgangsspannung | 1 V |
| Maximale Leistung | 200 VA |
| Maximaler Strom | 40 mA (0,5kV - 5kV) 10 mA (0,05kV - 0,5kV) |
| Wellenform der Ausgangsspannung | Sinus, 50/60 Hz (wählbar) |
| Anzeige | 7" Farb-LCD |
| Schnittstelle | USB 2.0, RS232C, Signal-E/A, (optional GPIB) |
| Gewicht (ohne Gehäuse) | 15 kg |
| Abmessungen | 380 x 148 x 454 mm (BxHxT) |
Optionen
| GPIB | Mit dieser Option werden die Hi-Pot-Tester der Serie GPT-12000 um einen GPIB-Anschluss erweitert. Dies ist eine vom Benutzer installierbare Option. |
Zubehör
Das Prüfgerät GPT-12001 wird inklusive Zubehör geliefert:
- CTC (rückführbares Kalibrierungszertifikat)
- Netzkabel
- Verriegelungsschlüssel
- Fernbedienungskabel GHT-119
- Messleitung GHT-115
Vor-und Nachteile
- Budget-Hi-Pot-Tester
- Begrenzte Funktionalitäten
Downloads
| GPT 12000 series specifications |  (378.62 KB) | Download |
| GPT 12000 series manual | (8.26 MB) | Download |
| Safety for safety testers | (3.49 MB) | Download |
| 10 Whys of electric safety testing | (1.35 MB) | Download |
| DTC sample | (126.04 KB) | Download |
