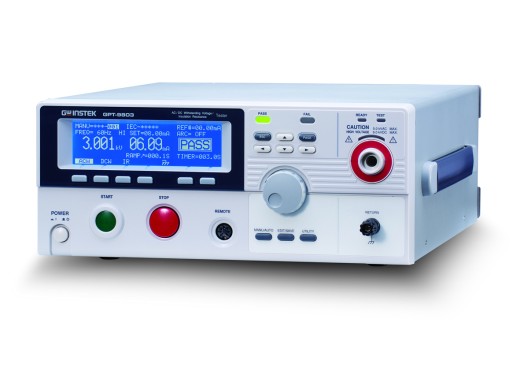

GW Instek GPT-9801 Hi-Pot-Prüfgerät
Details
Die Hi-Pot-Prüfgeräte der Serie GPT-9800 von GW Instek sind qualitativ hochwertige Hi-Pot-Prüfgeräte zu einem attraktiven Preis. Das GPT-9801 ist in der Lage, Prüfungen der Wechselstromfestigkeit durchzuführen. Zahlreiche Funktionen und eine maximale Prüfspannung von 5 kV machen diese Prüfgeräte zu einer guten Wahl.
Die Tester sind benutzerfreundlich gestaltet, die hochauflösende Punkt-LCD-Anzeige zeigt deutlich an, welche Einstellungen gewählt wurden und ob das Prüfobjekt die eingestellten Anforderungen erfüllt. Die Geräte erfüllen die Prüfanforderungen von IEC, EN, UL, CSA und CE.
Das GPT-9800 kann über USB, RS-232C und optional GPIB zur Fernsteuerung und Datenaufzeichnung an einen Computer angeschlossen werden.
Bei der Arbeit mit hohen Spannungen wie 5 kV ist es wichtig, dass keine Sicherheitsprobleme auftreten. Die Tester sind so konstruiert, dass die Wahrscheinlichkeit eines solchen Ereignisses minimiert wird. Wenn die Prüfung abgeschlossen ist oder eine gefährliche Situation auftritt, schalten sie die Spannung innerhalb von 150 µ's vom Ausgang ab und die Spannung über dem Prüfling wird innerhalb von 200 ms entladen.
Die Prüfgeräte bieten die Möglichkeit, 100 Standardeinstellungen zu speichern. Davon können 16 automatisch auf Knopfdruck ausgeführt werden.
Prüfungen
Hi-Pot (DC/AC Widerstandsfähigkeit)
Ziel: Verhindern, dass die Benutzer eines Produkts einen elektrischen Schlag erhalten, z. B. aufgrund eines Fehlers in der elektrischen Isolierung.
Methode: Durch Messung der Strommenge, die zwischen dem Hochspannungsteil und dem "sicheren" Niederspannungsteil entweicht, während das Produkt im Hochspannungsmodus verwendet wird, kann man messen, ob gefährliche Situationen auftreten können.
Isolationsprüfung
Ziel: Prüfung der Qualität der Isolierung
Methode: Ähnlich wie beim Hi-Pot-Test wird gemessen, wie viel Strom aus dem Hochspannungsteil in den Niederspannungsteil des Stromkreises entweicht.
Masseverbindung
Ziel: Prüfen, ob alle schaltenden, leitenden Teile und ihre Masse gut verbunden sind.
Methode:
Lichtbogenerkennung
Ziel: Aufdeckung potenzieller Probleme wie lose Schrauben oder schlechte Isolierung.
Methode: Messung der Dauer der Stromspitze, die durch eine drastische Änderung der Versorgungsspannung verursacht wird. Dies wird in der Regel während einer Hi-Pot-Messung durchgeführt.
Modelle
Die Unterschiede zwischen den Modellen der Serie GPT-9800 werden in der nachstehenden Tabelle erläutert.
| Modell | AC | DC | Isolationswiderstand | Erdung | Preis |
|---|---|---|---|---|---|
| GPT-9801 | |||||
| GPT-9802 | |||||
| GPT-9803 | |||||
| GPT-9804 |
Spezifikationen
| Ausgangsspannungsbereich | 0,100 kV ~ 5.000 kV |
| Auflösung der Ausgangsspannung | 2 V |
| Max. Leistung | 200 VA |
| Max. Stromstärke | 40 mA (0,5kV - 5kV) 10 mA (0,1kV - 0,5kV) |
| Ausgangsspannungs-Wellenform | Sinus, 50/60 Hz (einstellbar) |
| Anzeige | 240 x 64 Punktmatrix-LED-Hintergrundbeleuchtung LCD |
| Schnittstellen | USB 2.0, RS232-C, (optional GPIB) |
| Gewicht | 19 kg |
| Abmessungen | 452 x 148 x 330 mm (LxBxH) |
Zubehör
Alle GPT-900 Hi-Pot-Tester werden inklusive Zubehör geliefert:
- CTC (rückführbares Kalibrierungszertifikat)
- Netzkabel
- Verriegelungsschlüssel
- Fernbedienungsanschluss mit Stecker
- Test Drähte
Ein GPIB-Anschluss ist optional erhältlich.
Downloads
| GW Instek GPT-9000 user manual |  (4.16 MB) | Download |
| Safety for safety testers | (3.49 MB) | Download |
| 10 Whys of electric safety testing | (1.35 MB) | Download |
| DTC sample | (126.04 KB) | Download |
| GPT-9000-Datasheet | (3.39 MB) | Download |
