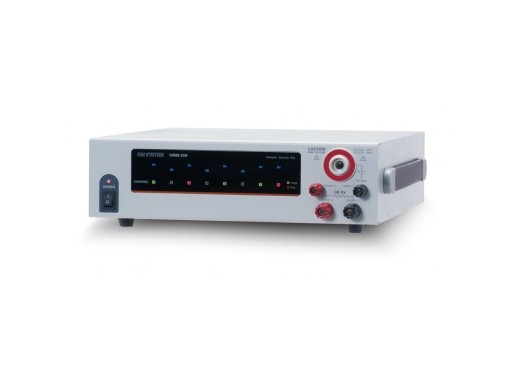

GW Instek Multiplex-Scannerbox GSB-02
Details
Der GW Instek GSB-02 Multiplex-Scanner ist eine spezielle Option für die GPT-9800/9900A-Serie von Hi-Pot-Prüfgeräten. Der Scanner erweitert den Ausgang auf bis zu 8 Kanäle und kann in Verbindung mit bis zu 4 Scannern betrieben werden, wodurch die Kapazität Ihres Hi-Pot-Prüfgeräts auf bis zu 32 Kanäle steigt. Der Ausgangskanal wird auf 6 Hochspannungskanäle und 2 Erdungskanäle erweitert. Dies ist ideal für umfassende Konformitätsprüfungen von elektrischen Geräten mit mehreren Prüfpunkten. Der GSB-02 kann AC/DC-Hochspannungsprüfungen (ACW/DCW), Isolationswiderstandstests (IR) sowie Erdungsprüfungen (GB) durchführen. Zusätzlich verfügt die Scannerbox über eine hohe Spannungsfestigkeit von 5 kVac / 6 kVdc eine Isolationswiderstandsspannung von 1 kVdc sowie einen Erdungsstrom von 40 Aac.
Der GSB-01 ist eine Version dieser Scannerbox, jedoch ohne Erdungskanal, dafür mit 8 H.V.-Kanälen.
Technische Daten
| Nennspannung | 5 kVac / 6 kVdc |
| Nennstrom | 40 Aac |
| Hochspannungskanäle | 6 Kanäle |
| Geerdete Basis-Kanäle | 2 Kanäle |
| Maximale Anzahl von Scannern | 4 (bis zu 32 Kanäle) |
| Schnittstellen | RS-232C |
| Abmessungen | 330 x 101 x 413 mm |
| Gewicht | 5,5 kg |
Zubehör
Der Lieferumfang des GSB-02 umfasst:
- 1x Netzkabel
- 1x Hochspannungs-Verbindungskabel GHT-108
- 1x Erdungskabel GHT-109
- 1x Kommunikationskabel GTL-235
- 6x GHT-116R Messleitung
- 1x GHT-116B Messleitung
- 2x GTL-116R Messleitung
- 1x GTL-116B Messleitung
- Erklärung zur rückführbaren Kalibrierung
Downloads
| GSB-01/2 scannerbox datasheet |  (3.14 MB) | Download |
| GSB-02 user manual | (3.17 MB) | Download |
| DTC sample | (126.04 KB) | Download |
